Filtre Diplex CATV 1,8G 5-204 / 258-1794 MHz Fournisseur chinois

Filtre Diplex CATV 1,8G 5-204 / 258-1794 MHz

Caractéristiques principales

● 75 Ohm

● Conception enfichable

● Conforme à la directive RoHS

● Faible perte d'insertion

● Excellente isolation croisée

● Faible épaisseur

CATÉGORIES DE PRODUITS

Aperçu
PARAMÈTRES

Filtre Diplex CATV 1,8G 5-204 / 258-1794 MHz

Les unités de filtrage Diplex « Sanland » présentent de faibles pertes d'insertion et de faibles réflexions. Elles simplifient la conception des circuits et réduisent la complexité de l'étalonnage.

Schéma fonctionnel

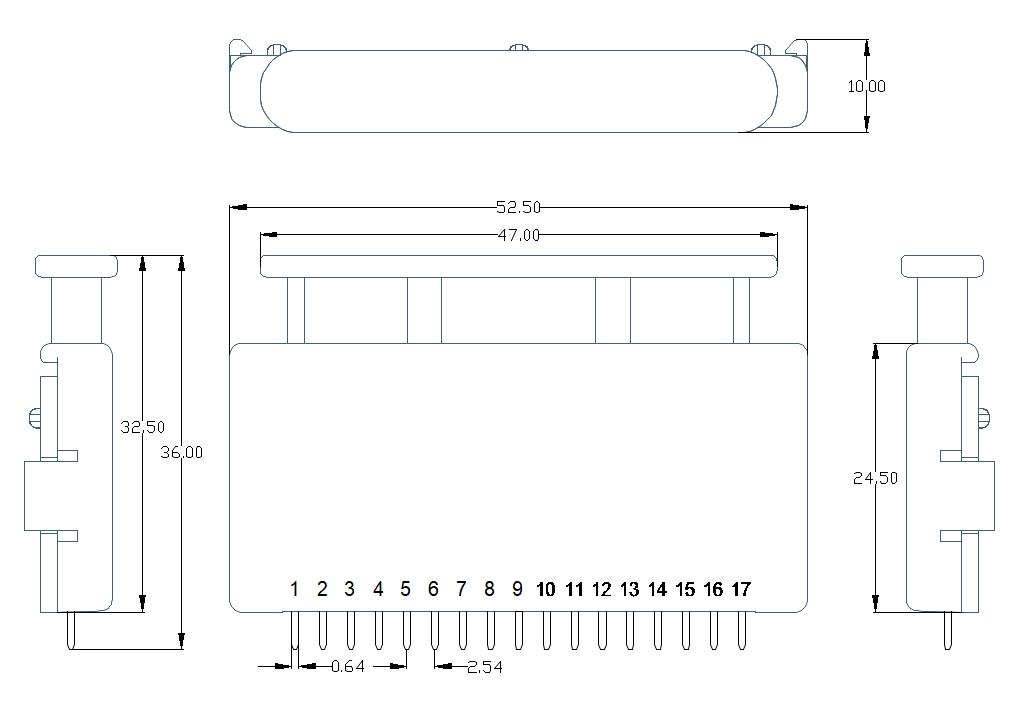

Dimension (unité : mm, tolérance : ± 0,2 mm)

Paramètre		Conditions de test	Min.	Max.	Unités
Gamme de fréquences		5 ~ 204 MHz
Gamme de fréquences		258~ 1794MHz
Perte d'insertion		5 ~ 204 MHz à 204 MHz	-	1.2	dB
		258 ~ 1794 MHz à 258 MHz	-	1.2	dB
		258~ 1794MHz à 1794MHz	-	1.4	dB
Isolation croisée	HP-LP	205 ~ 257 MHz	40	-	dB
Rejet hors bande	passe-haut	5-204 MHz	50	-	dB
Rejet hors bande	Passe-bas	258-600 MHz	50	-	dB
		601-1000 MHz	45	-	dB
		1001-1794 MHz	40	-	dB
Perte de retour		5 ~ 204 MHz	-	-20	dB
		258 ~ 600 MHz	-	-20	dB
		601 ~ 1794 MHz	-	-19	dB
