Les solutions RF sur fibre optique doivent être choisies en fonction des exigences réelles du système et non uniquement de spécifications individuelles. La gamme de fréquences, la distance de liaison et les performances RF influent toutes sur la stabilité globale de la liaison. Une solution bien conçue Système RFoF utilise des dispositifs optiques et des circuits RF optimisés pour préserver la linéarité et minimiser la distorsion, contribuant ainsi à assurer un transport RF fiable sur fibre optique.

Points clés à retenir

• La technologie RF over Fiber (RFoF) permet le transport de signaux RF de haute qualité sur de longues distances avec une perte minimale et une forte immunité aux interférences.

• Les réseaux GPON et XGS-PON peuvent coexister avec les liaisons RFoF, prenant en charge à la fois les données à large bande et les services RF sur la même infrastructure de fibre optique.

• Les principaux indicateurs de performance, tels que la linéarité, le facteur de bruit et la planéité de la réponse en fréquence, sont essentiels à une intégration réussie.

• Une conception RFoF appropriée aide les opérateurs à réduire la complexité opérationnelle tout en élargissant les capacités de service.

Pourquoi l'intégration de la radiofréquence sur fibre optique est importante dans les réseaux PON

Les réseaux optiques passifs (PON), notamment GPON et XGS-PON, sont largement déployés comme technologies d'accès pour la fourniture de services haut débit aux particuliers et aux entreprises. GPON offre une capacité descendante efficace, tandis que XGS-PON propose des performances symétriques de 10 Gbit/s pour prendre en charge les applications gourmandes en bande passante et en débit montant.

À mesure que les réseaux d'accès évoluent, les opérateurs doivent de plus en plus transporter non seulement des données numériques, mais aussi… signaux radiofréquences (RF)Par exemple, la transmission vidéo en continu, les services de superposition RF ou le transport radio pour les sites distants. La transmission coaxiale traditionnelle sur de longues distances souffre d'une forte atténuation, d'une sensibilité aux interférences électromagnétiques et de coûts de maintenance élevés.

La technologie RFoF (Radiofréquence sur Fibre) relève ces défis en convertissant les signaux RF en signaux optiques, permettant ainsi leur transmission sur fibre optique avec une perte minimale et une intégrité du signal élevée. Intégrée aux réseaux GPON ou XGS-PON, la technologie RFoF permet aux services RF de coexister avec les données haut débit sans compromettre les performances du réseau.

Comprendre le paysage PON : GPON vs XGS-PON

Pour intégrer efficacement la technologie RFoF, il est important de comprendre l'environnement d'exploitation des réseaux GPON et XGS-PON :

• GPON est largement adoptée pour les déploiements de fibre optique jusqu'au domicile et jusqu'au bâtiment en raison de son rapport coût-efficacité et de son écosystème mature.
• XGS-PON étend cette architecture avec une bande passante symétrique de 10 Gbit/s, permettant des services avancés tels que l'accès au cloud, la connectivité d'entreprise et les applications d'accès de nouvelle génération.

Ces deux technologies reposent sur un réseau de distribution optique (ODN) partagé, composé de fibres monomodes et de coupleurs passifs. Cette infrastructure partagée permet d'intégrer des liaisons RFoF aux services PON grâce à une planification rigoureuse des longueurs d'onde et à une gestion optimisée de l'énergie.

Indicateurs de performance en ingénierie qui comptent

Lors de l'intégration de la technologie RF sur fibre optique dans les systèmes GPON ou XGS-PON, plusieurs indicateurs de performance clés doivent être évalués dès les premières étapes de la conception.

Performances de linéarité et d'intermodulation

La linéarité détermine la précision avec laquelle les signaux RF sont transmis sans générer de distorsions. Une linéarité élevée est particulièrement importante dans les systèmes RF multiporteuses ou à large bande, où la distorsion d'intermodulation peut dégrader la qualité globale du signal.

Facteur de bruit et rapport signal/bruit

Le facteur de bruit influe directement sur le rapport signal/bruit au niveau du récepteur. Un faible facteur de bruit contribue à préserver les signaux RF faibles après transmission et conversion optiques, ce qui est essentiel pour maintenir la qualité de service dans les applications analogiques ou sensibles aux radiofréquences.

Réponse en fréquence et linéarité du gain

Un gain constant sur toute la bande de fréquences de fonctionnement garantit une transmission uniforme de tous les canaux RF. Une mauvaise planéité de la réponse en fréquence peut engendrer une inclinaison ou des niveaux de canal inégaux, dégradant ainsi les performances dans certaines plages de fréquences.

Planification du bilan de puissance optique et de la longueur d'onde

Les liaisons RFoF pouvant partager la même fibre optique que les services PON, les bilans de puissance optique doivent tenir compte des pertes liées aux séparateurs et connecteurs, ainsi que des exigences de coexistence. Un espacement adéquat des longueurs d'onde garantit que les signaux RFoF n'interfèrent pas avec le trafic de données GPON ou XGS-PON.

Scénarios d'intégration pratiques

Superposition vidéo RF sur les réseaux PON

Un scénario de déploiement courant consiste à transporter des services de diffusion ou de vidéo RF sur une infrastructure PON. Dans ce modèle, les signaux RF sont convertis en signaux optiques au niveau de la tête de réseau et transmis par fibre optique parallèlement aux flux de données PON. À l'extrémité distante, des récepteurs optiques reconvertissent les signaux en RF pour leur distribution locale.

Cette approche permet aux opérateurs de maintenir les services RF existants tout en effectuant la transition vers des réseaux d'accès à fibre optique, sans avoir besoin d'une infrastructure coaxiale étendue.

Transport hybride à large bande et RF

Dans les réseaux hybrides où les données haut débit, la vidéo RF et d'autres services RF doivent coexister, la technologie RFoF permet une couche de transport fibre optique unifiée. Ceci réduit la complexité du réseau, diminue les coûts de maintenance et améliore l'évolutivité à long terme grâce à une infrastructure optique unique.

Meilleures pratiques pour une intégration réussie

Définir des exigences techniques claires

Avant de sélectionner les composants, les opérateurs doivent définir clairement les exigences, telles que :

• Plage de fréquences RF cible
• Distance de transmission requise
• Rapports de séparation et bilan des pertes optiques
• Contraintes de coexistence avec les longueurs d'onde GPON ou XGS-PON

Des spécifications claires réduisent les cycles de reconception et simplifient la validation du système.

Sélectionner les composants en fonction des indicateurs clés de performance (KPI) au niveau du système

Le choix des composants doit privilégier les performances globales du système plutôt que les spécifications individuelles. La linéarité, le facteur de bruit, la sensibilité optique et la planéité de la réponse en fréquence doivent être évalués conjointement afin de garantir des performances stables de bout en bout.

Plan d'installation et d'entretien

La facilité d'installation et de dépannage est essentielle pour les réseaux d'accès. Les systèmes RFoF doivent permettre une mise en service aisée et faciliter le diagnostic des problèmes de performance en cours d'exploitation.

Comparaison illustrative des performances

Le tableau ci-dessous présente un exemple d'objectifs de performance généralement pris en compte lors de l'évaluation des solutions RFoF pour l'intégration aux réseaux PON.

Avantages opérationnels des déploiements B2B

En intégrant la technologie RF sur fibre optique aux réseaux GPON et XGS-PON, les opérateurs et les intégrateurs de systèmes peuvent :

• Étendre la distance de transmission RF au-delà des limites coaxiales
• Améliorer la stabilité du signal et l'immunité aux interférences
• Réduire les coûts d'exploitation et de maintenance
• Assurer la prise en charge des services RF existants et des futures mises à niveau du haut débit

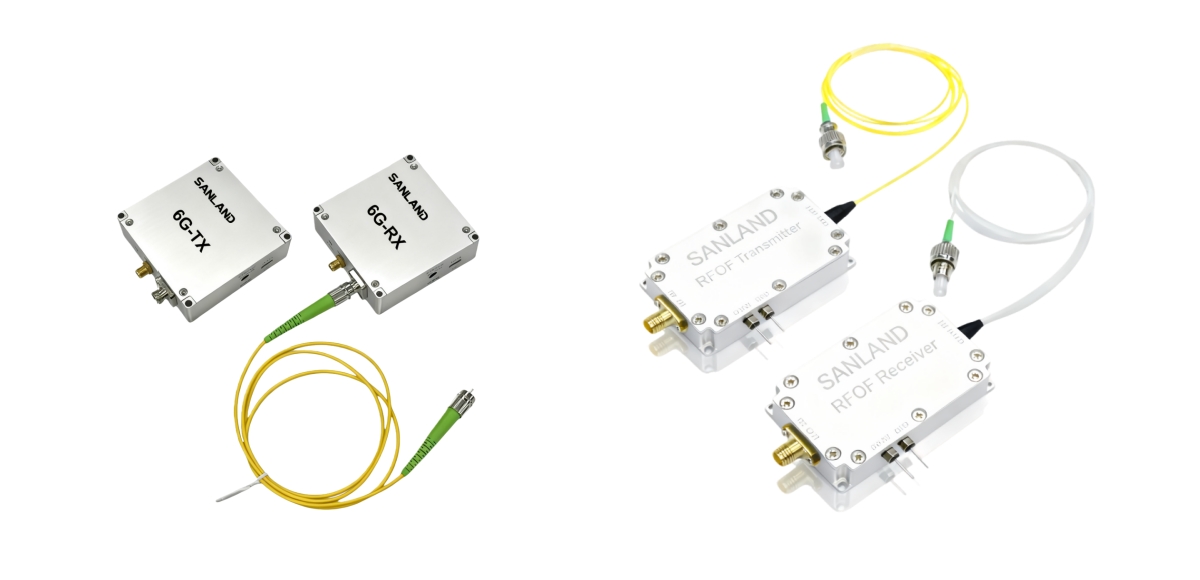

Types de Liaison RF sur fibre optique

Guide pratique de sélection

Adapter les spécifications aux besoins du projet

Vous devez vous assurer que la solution RF sur fibre optique convient à votre application.

Commencez par identifier la source et la destination du signal RF. Vérifiez la plage de fréquences et le niveau de signal requis aux deux extrémités de la liaison.

Ensuite, examinez la distance de liaison et le bilan optique. L'émetteur et le récepteur RFoF doivent fournir une puissance optique suffisante pour compenser les pertes dues à la fibre, aux répartiteurs et aux connecteurs. Ceci permet d'éviter les signaux faibles et de préserver les performances RF sur de longues distances.

La compatibilité du système est également importante. Assurez-vous que la solution RFoF fonctionne avec votre infrastructure fibre optique existante, votre plan de longueurs d'onde et votre architecture réseau. Certains déploiements peuvent nécessiter des longueurs d'onde ou des types de connecteurs spécifiques pour coexister avec le trafic GPON ou XGS-PON.

Enfin, il convient de considérer les performances RF comme une liaison complète. La linéarité, le facteur de bruit et la réponse en fréquence doivent correspondre aux exigences de l'application et ne pas être évalués isolément.

Suivez ces étapes lors du choix d'une solution RFoF :

• Vérifiez la plage de fréquences RF et les niveaux de signal requis.
• Calculer la distance de la fibre et le bilan des pertes optiques
• Vérifier la compatibilité de la longueur d'onde et de l'infrastructure
• Évaluer les performances RF au niveau de la liaison

Conseil: Choisir un module RFoF qui corresponde au mieux à l'application réelle — plutôt que de le surdimensionner — peut simplifier le déploiement et améliorer la stabilité à long terme.

FAQ

Quel est l'objectif principal de la technologie RF sur fibre optique (RFoF) ?

La technologie RF sur fibre optique permet de transporter des signaux radiofréquences (RF) via la fibre optique. Elle convertit les signaux RF en signaux optiques pour la transmission, puis les reconvertit en signaux RF à la réception. Ceci permet de transmettre des services RF sur de longues distances avec de faibles pertes et une grande stabilité du signal.

Comment savoir si une solution RFoF convient à votre système ?

Commencez par vérifier les exigences de votre application. Examinez la gamme de fréquences RF, les niveaux de signal et la distance de transmission requise. Assurez-vous ensuite que l'émetteur et le récepteur RFoF sont compatibles avec votre infrastructure fibre optique existante et votre plan de longueur d'onde.

La technologie RFoF peut-elle être utilisée conjointement avec GPON ou XGS-PON ?

Oui, la technologie RFoF peut coexister avec les technologies GPON et XGS-PON à condition d'utiliser une séparation de longueurs d'onde et une planification de la puissance optique appropriées. Il est impératif de vérifier que la longueur d'onde et les niveaux de puissance de la technologie RFoF n'interfèrent pas avec le trafic de données du réseau PON.

Que se passe-t-il si vous choisissez la mauvaise solution RFoF ?

• La qualité du signal RF peut se dégrader.
• Vous pourriez constater une distorsion ou une augmentation du bruit.
• La liaison peut devenir instable avec la distance.

Dans certains cas, la liaison RFoF peut ne pas fonctionner comme prévu.

Les systèmes RFoF nécessitent-ils une maintenance particulière ?

Les systèmes RFoF nécessitent généralement moins d'entretien que les longues liaisons coaxiales. Toutefois, une installation correcte, des connexions optiques propres et des niveaux de puissance appropriés restent essentiels pour une fiabilité à long terme.

Conseil: Avant tout déploiement, évaluez toujours les performances RFoF au niveau du système, et non pas seulement au niveau des spécifications individuelles.
