Les réseaux d'accès fibre optique sont souvent abordés sous l'angle de la capacité des OLT, des taux de répartition, des performances des ONU et de la bande passante disponible. Cependant, lorsqu'un opérateur doit également diffuser de la télévision par câble ou de la vidéo sur la même infrastructure fibre, le récepteur optique devient un élément tout aussi important du système.
Le récepteur détermine comment le signal vidéo optique entrant est converti en un signal RF exploitable. Sa plage d'entrée optique, sa bande passante RF, son contrôle automatique de gain, sa linéarité et sa consommation d'énergie influent directement sur la qualité d'image, la stabilité du réseau et l'amplitude des corrections nécessaires sur le terrain.
Le choix d'un récepteur optique doit donc commencer par l'architecture du réseau et les conditions de fonctionnement, et non par une simple spécification technique.
Ce guide explique les principaux facteurs à prendre en compte lors du choix d'un récepteur optique pour les réseaux de distribution FTTH, FTTB, GPON, XGS-PON et CATV.

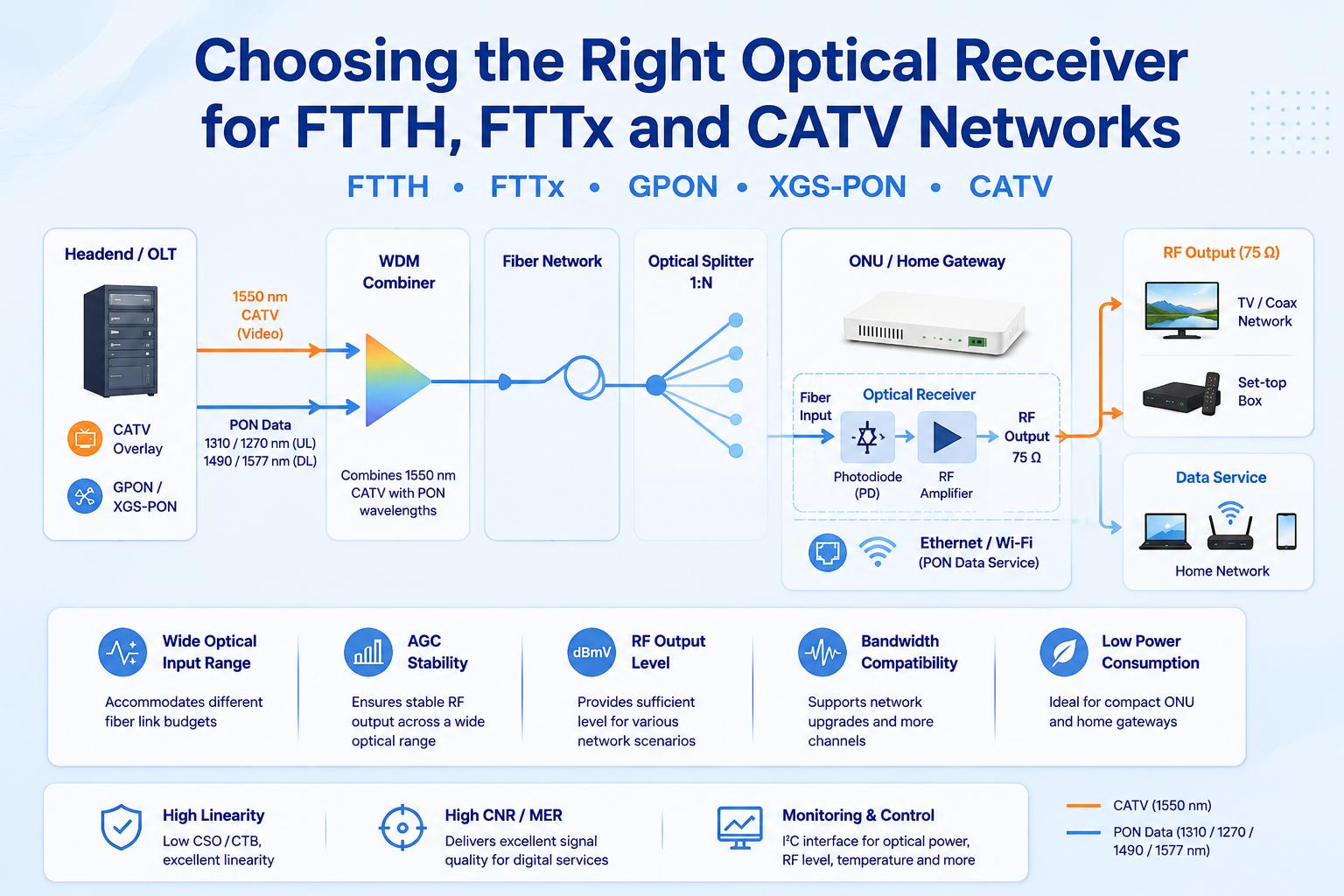

Dans un système CATV sur fibre optique, les signaux RF de télévision ou à large bande sont convertis en signaux optiques au niveau de la tête de réseau et transportés à travers le réseau de fibres optiques.
Côté abonné, au niveau du point de distribution du bâtiment ou du nœud optique, le récepteur optique reconvertit le signal optique entrant en un signal RF de 75 ohms. La sortie RF peut ensuite être connectée à un réseau de distribution de télévision, un décodeur, un modem câble ou tout autre équipement RF.
Dans de nombreux déploiements FTTH, la vidéo CATV est acheminée en superposition optique avec le service de données PON. Un dispositif de multiplexage par répartition en longueur d'onde sépare le signal vidéo optique des longueurs d'onde des données avant que le signal vidéo n'atteigne les étages de photodiode et d'amplification RF.
Il est important de distinguer un récepteur optique CATV d'une ONU (ou émetteur-récepteur optique). Une ONU termine la connexion de données PON et fournit des services tels que l'Ethernet, la voix ou le Wi-Fi. Un récepteur optique CATV est chargé de récupérer le spectre radiofréquence analogique utilisé pour la télévision ou d'autres services radiofréquences à large bande.
Les deux fonctions peuvent être intégrées dans le même appareil chez le client, mais elles restent des chemins de signal distincts avec des exigences de performance différentes.
Avant de comparer les spécifications des récepteurs, définissez où et comment l'appareil sera utilisé.
Dans un réseau FTTH résidentiel, le récepteur est généralement installé à l'intérieur d'un ONU, d'une passerelle ou d'un boîtier externe compact. Les priorités typiques sont les suivantes :
Étant donné que le récepteur peut être installé dans un boîtier en plastique compact, la dissipation de chaleur et la consommation de courant peuvent être aussi importantes que le niveau de sortie RF.
Un récepteur FTTB peut desservir plusieurs appartements ou alimenter un réseau de distribution coaxial interne. Comparé à un récepteur pour logement individuel, ce système peut nécessiter :
Le nombre de canaux RF en aval et la charge composite totale doivent être pris en compte lors de l'évaluation du niveau de sortie et de la distorsion.
Dans un réseau HFC ou CATV traditionnel, le récepteur peut être intégré à un nœud optique, un amplificateur ou une plateforme de distribution. Ces applications mettent généralement davantage l'accent sur :
Un récepteur conçu pour une unité de réseau fibre optique jusqu'au domicile (FTTH) compacte peut ne pas fournir la puissance de sortie requise pour un nœud optique HFC. De même, un récepteur optique haute puissance conçu pour les infrastructures réseau peut consommer plus d'énergie qu'il n'est pratique pour un équipement résidentiel.
La plage de puissance optique d'entrée est l'un des premiers paramètres à vérifier. La puissance optique reçue dépend de plusieurs facteurs :
Un récepteur doit fonctionner correctement sur toute la plage de puissance optique prévue, et non seulement au point de fonctionnement nominal. Le bilan de liaison optique doit prendre en compte la puissance minimale et maximale pouvant atteindre le récepteur. Un signal optique excessif peut saturer la photodiode ou les étages RF, tandis qu'un signal optique insuffisant peut dégrader le rapport signal sur bruit.
Une spécification de récepteur utile devrait donc définir :
La puissance optique minimale détectable ne correspond pas nécessairement au niveau minimal permettant de maintenir des performances acceptables pour la télédistribution. Les ingénieurs doivent évaluer le rapport signal/bruit (CNR) ou le rapport d'erreur (MER) requis à la puissance de fonctionnement minimale réelle.
Le contrôle automatique du gain est particulièrement utile dans les déploiements FTTH et FTTB où la puissance optique reçue peut varier d'un endroit à l'autre.
Sans contrôle automatique de gain (CAG), une variation de la puissance optique d'entrée entraîne généralement une variation correspondante du niveau de sortie RF. Ceci peut engendrer des résultats d'installation incohérents et accroître le besoin d'atténuateurs externes ou de réglages manuels.
Un récepteur optique à CAG ajuste son gain ou son atténuation interne afin de maintenir une sortie RF relativement stable dans une plage de puissance optique spécifiée. Toutefois, la présence d'un CAG ne suffit pas. Les ingénieurs doivent comparer :
Une plage de CAG plus étendue peut réduire le réglage sur le terrain, mais les performances doivent tout de même être vérifiées aux niveaux d'entrée optiques faibles et élevés. Aux faibles niveaux d'entrée optiques, le bruit devient le principal facteur à prendre en compte. Aux niveaux élevés, la linéarité de la photodiode et de l'amplificateur peut devenir plus importante.
La bande passante RF requise dépend de la norme du réseau et des services transportés. Les bandes passantes courantes des récepteurs optiques comprennent :
Une bande passante plus large n'est pas forcément synonyme de meilleure performance. Elle peut engendrer des coûts, une consommation d'énergie ou une complexité de conception accrues sans apporter d'avantage pratique si le réseau fonctionne uniquement en dessous de 1 GHz. La bande passante du récepteur doit être choisie en fonction des critères suivants :
Pour la conception de nouveaux équipements, une marge de fréquence supplémentaire peut s'avérer utile. Toutefois, chaque composant du trajet du signal (photodiode, amplificateur, transformateur, filtre, circuit imprimé et connecteur) doit supporter la plage de fréquences prévue.
Le niveau de sortie RF ne doit pas être évalué isolément. Un niveau de sortie plus élevé peut s'avérer utile lorsque le récepteur doit alimenter des répartiteurs, de longs câbles coaxiaux ou plusieurs prises d'abonné. Toutefois, l'obtention d'un niveau de sortie composite élevé tout en maintenant une faible distorsion exige une linéarité suffisante.
La puissance de sortie requise du récepteur doit être calculée à partir du bilan RF en aval :
Pour une unité ONU FTTH compacte, une puissance de sortie adaptée à un foyer peut suffire. Pour le FTTB ou la distribution dans un bâtiment, une puissance de sortie plus élevée peut être nécessaire.
L'ajout d'un amplificateur RF externe après un récepteur optique permet d'augmenter le niveau de sortie, mais induit également du bruit, de la distorsion, une consommation d'énergie accrue et une complexité système plus importante. Il est généralement préférable d'évaluer l'ensemble de la chaîne RF dès la phase de conception.
Les performances d'un récepteur optique sont généralement décrites à l'aide de plusieurs paramètres de qualité RF.
Le rapport signal sur bruit indique avec quelle clarté la porteuse RF peut être récupérée au-dessus du niveau de bruit.
Le rapport signal sur bruit (RSB) devient généralement plus difficile à maintenir lorsque la puissance optique reçue diminue. C'est pourquoi les conditions de test du RSB doivent toujours être vérifiées. Une valeur de RSB sans indication de la puissance optique d'entrée, de la charge du canal et de la bande passante de mesure correspondantes est difficilement comparable.
CSO et CTB décrivent la distorsion d'intermodulation générée lorsque de nombreux canaux RF sont transmis simultanément.
Ces paramètres sont particulièrement importants dans les réseaux transportant un grand nombre de canaux analogiques ou QAM. La linéarité du récepteur doit être évaluée à la puissance d'entrée optique et au niveau de sortie RF prévus.
Pour les services QAM numériques, le taux d'erreur de modulation est souvent une mesure plus directe de la qualité du signal au niveau du système.
Le MER est influencé par bien plus que le simple récepteur optique. L'émetteur, la liaison fibre optique, le bruit optique, la linéarité du récepteur, l'amplificateur RF, l'adaptation d'impédance et l'équipement de test contribuent tous au résultat final.
Un récepteur offrant de bonnes performances en matière de rapport signal/bruit et de distorsion constitue une base plus solide, mais la liaison optique et radiofréquence complète doit tout de même être testée en utilisant le plan de canaux prévu.
Amplitude plate Ce paramètre décrit la variation du niveau de sortie RF sur la bande de fréquences de fonctionnement. Une faible linéarité peut engendrer des niveaux de signal dépendant de la fréquence, rendant difficile le maintien de performances constantes sur l'ensemble des chaînes de télévision et de données.
Perte de retour de production indique la qualité de l'adaptation d'impédance du récepteur au système RF 75 ohms. Une mauvaise adaptation d'impédance peut entraîner des réflexions, des ondulations et des interférences avec les câbles ou filtres en aval.
Lors de la comparaison de modules, vérifiez si la planéité et la perte de retour sont spécifiées sur toute la bande de fonctionnement et non pas à une seule fréquence.
La conception finale de l'équipement peut également influer sur ces paramètres. Le schéma du circuit imprimé, la mise à la terre, l'emplacement des connecteurs, l'adaptation de la sortie et la construction du boîtier doivent donc être inclus dans la vérification du prototype.
La consommation d'énergie est particulièrement importante pour les équipements ONU intégrés et les équipements FTTH résidentiels. Un module à faible consommation de courant peut contribuer à :
Toutefois, la puissance ne doit pas être réduite au détriment des performances RF. Le courant de polarisation, le gain et la linéarité sont étroitement liés dans de nombreuses conceptions de récepteurs.
Les tests thermiques doivent être effectués à l'intérieur du boîtier final, et non pas seulement sur une carte d'évaluation ouverte. Le récepteur peut être situé à proximité de processeurs, d'émetteurs-récepteurs optiques, de convertisseurs de puissance ou de composants Wi-Fi susceptibles d'augmenter la température interne.
Les récepteurs optiques de base peuvent ne proposer que des entrées optiques et des sorties RF. Les modèles plus intégrés peuvent inclure des fonctions de surveillance et de contrôle numériques. Parmi les fonctions utiles, on peut citer :
Ces fonctionnalités sont utiles pour les ONU gérées, les passerelles d'opérateur et les équipements réseau surveillés à distance. Par exemple, la surveillance de la puissance optique permet de distinguer un problème de liaison fibre optique d'un problème de distribution RF. Le contrôle de la sortie RF permet à un opérateur de désactiver le service CATV sans interrompre la connexion de données haut débit.
L'intérêt de ces fonctions dépend de la capacité du système hôte à lire, stocker et exploiter les informations. Une interface I²C présente un intérêt limité si le micrologiciel de l'équipement ne prend pas en charge la surveillance ou le contrôle.
Un récepteur FTTH CATV peut utiliser un ensemble WDM et photodiode intégré ou des composants optiques séparés. Une conception intégrée peut offrir :
Une conception à composants séparés peut offrir une plus grande flexibilité quant au type de connecteur, au routage optique ou à la stratégie de remplacement. Le choix dépend du volume de production, de la conception du boîtier, du processus d'assemblage et des exigences en matière d'interface optique.
Le choix du connecteur doit également être confirmé dès le début. Les interfaces SC/APC et FC/APC sont couramment utilisées lorsque la faible réflexion optique est importante, tandis que d'autres options de connecteurs peuvent être nécessaires pour des plateformes d'équipements spécifiques.
| Déploiement | Principales priorités | Fonctionnalités utiles du récepteur |
| FTTH pour maisons individuelles | Faible consommation, format compact, sortie stable | CAG, WDM/PD intégré, fonctionnement 5 V, activation/désactivation RF |
| ONU GPON ou XGS-PON | Intégration et diagnostic système faciles | I²C, surveillance de la puissance optique, surveillance de la température |
| FTTB ou MDU | Rendement plus élevé et bonne linéarité | Bande passante large, rapport signal/bruit élevé, faible CSO/CTB |
| nœud optique CATV | Puissance de sortie composite élevée et stabilité RF | linéarité élevée, bonne planéité, forte perte de rendement |
| Équipements CPE pour opérateurs gérés | Contrôle de service à distance | Activation/désactivation RF, décalage AGC, surveillance de l'état |
| Récepteur de base sensible aux coûts | Conversion RF simple | Architecture AGC à gain fixe ou de base |
Remarque : Ce tableau doit être utilisé comme point de départ et non comme un substitut à un bilan complet des liaisons optiques et radiofréquences.
Sélection uniquement par bande passante maximale
Un récepteur doté de la plus large gamme de fréquences peut ne pas offrir la meilleure consommation d'énergie, le meilleur coût ou les meilleures performances pour un réseau fonctionnant en dessous de 1 GHz.
Comparaison de la sortie RF sans vérification des conditions de test
Le niveau de sortie doit être examiné conjointement avec la puissance d'entrée optique, la charge du canal, la distorsion et l'état du CAG.
En négligeant l'entrée optique maximale
Les concepteurs privilégient souvent la sensibilité, mais négligent les conditions de surcharge. Un trajet de fibre court ou un faible rapport de division peuvent engendrer un niveau optique supérieur aux prévisions.
Considérer l'AGC comme une solution universelle
Le CAG stabilise la sortie uniquement dans sa plage de fonctionnement spécifiée. Il ne peut pas compenser une liaison optique fortement sous-alimentée ni une photodiode surchargée.
Ignorer l'enveloppe finale
Les performances du récepteur mesurées sur une carte d'évaluation peuvent changer après installation dans un boîtier compact avec un flux d'air limité et des sources de chaleur à proximité.
Utilisation des valeurs typiques comme limites garanties
Les performances typiques sont utiles pour l'évaluation, mais la conception de la production doit être basée sur des limites minimales et maximales garanties lorsqu'elles sont disponibles.
Avant d'approuver le déploiement d'un récepteur optique, vérifiez les points suivants :
Les tests doivent utiliser un émetteur, un plan de canaux, une atténuation optique et une charge RF en aval représentatifs. Un test en laboratoire à fréquence unique ne suffit pas à représenter un système CATV pleinement chargé.
Quelle est la différence entre un récepteur optique FTTH et une ONU ?
Une unité de réseau optique (ONU) termine le service de données PON, tandis qu'un récepteur optique CATV convertit un signal vidéo optique en une sortie RF. Ces deux fonctions peuvent être intégrées dans un même appareil.
Pourquoi le contrôle automatique du gain (AGC) est-il important dans un récepteur CATV FTTH ?
Le contrôle automatique du gain (AGC) permet de maintenir une puissance de sortie RF stable malgré les variations de la puissance d'entrée optique entre les différents emplacements des abonnés. Cela peut réduire les réglages manuels et améliorer la cohérence de l'installation.
Le même récepteur optique peut-il être utilisé pour GPON et XGS-PON ?
Le chemin de réception CATV peut être utilisé conjointement avec GPON ou XGS-PON lorsque l'architecture optique, la configuration WDM et l'équipement hôte sont conçus pour le système concerné. La compatibilité doit être vérifiée au niveau de l'ensemble de l'équipement.
Une sensibilité optique plus faible signifie-t-elle toujours de meilleures performances ?
Non. La sensibilité doit être prise en compte conjointement avec le rapport signal/bruit, le niveau de sortie RF, la distorsion et la plage de contrôle automatique de gain (CAG) du récepteur. Un récepteur peut détecter un signal optique faible sans pour autant fournir la qualité RF requise par le réseau.
Un récepteur FTTH doit-il prendre en charge la fréquence de 1,2 GHz ?
Cela dépend du plan de fréquences du réseau et du calendrier de mise à niveau. Un récepteur 1,2 GHz peut offrir une marge spectrale supplémentaire, mais l'émetteur, les amplificateurs RF, les filtres, le circuit imprimé et l'équipement de l'abonné doivent également être compatibles avec cette bande plus large.
Le choix d'un récepteur optique est une décision systémique. La puissance d'entrée optique, la plage de contrôle automatique de gain (CAG), la bande passante RF, le niveau de sortie, le bruit, la distorsion, la consommation d'énergie et les fonctions de contrôle doivent tous être évalués en fonction de l'environnement de déploiement réel.
Pour une unité ONU FTTH compacte, la faible consommation et la stabilité du contrôle automatique de gain (CAG) sont primordiales. Pour la distribution FTTB ou CATV, la capacité de sortie et la linéarité sont des critères plus importants. Les équipements gérés par l'opérateur peuvent également nécessiter une surveillance optique, un relevé de température et une commande RF à distance.
