Caractéristiques principales
| ● Gain de liaison nominal de 20 dB |
| ● Large gamme de fréquences de 5 MHz à 6 GHz |
| ● Fonctionnement plug-and-play |
| ● 104 dB·Hz2/3 SFDR |
| ● Options de longueur d'onde 1310 nm ou 1550 nm |
| ● Modules TX/RX compacts 50 Ω |
| ● Linéarité du gain de ±0,25 dB sur toute la bande de 36 MHz |
Les modules SANLAND 6G-TX et 6G-RX constituent une liaison RF analogique compacte sur fibre optique permettant le transport de signaux RF de 5 MHz à 6 GHz via une fibre monomode. L'émetteur convertit le signal RF entrant en un signal optique, tandis que le récepteur reconvertit le signal optique en signal RF à l'extrémité distante.
Avec un gain nominal de 20 dB, 104 dB·Hz2/3 Grâce à la technologie SFDR et au fonctionnement plug-and-play, cette liaison est conçue pour les communications par antenne distante, les systèmes Satcom, les systèmes d'antennes distribuées, les systèmes de diffusion, la 4G LTE et les applications de radiotélescopes.

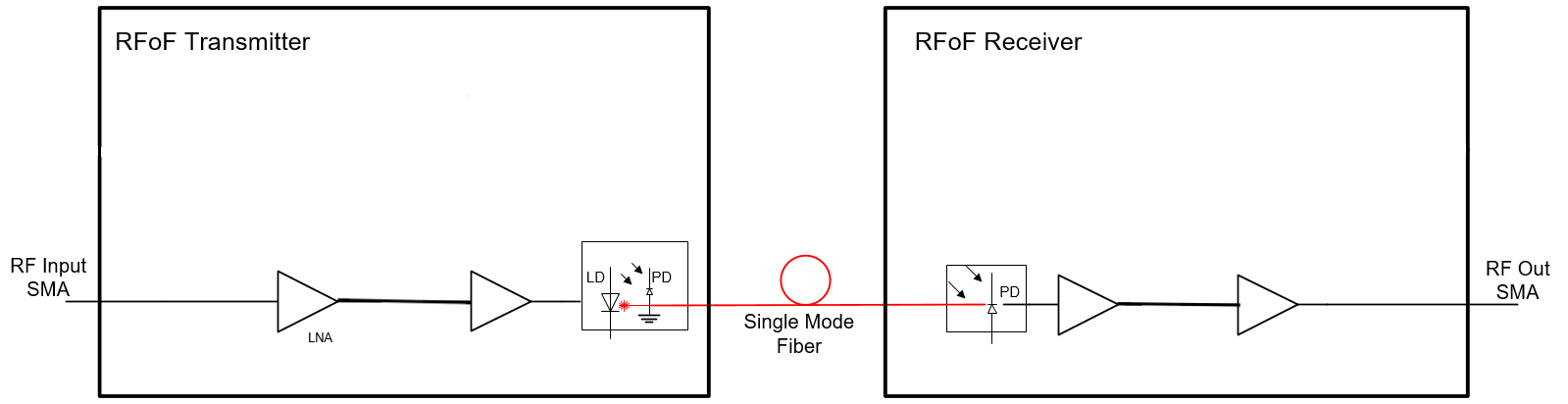

Le 6G-TX reçoit le signal RF analogique via l'entrée SMA 50Ω et le convertit en un signal optique.
Le signal optique est transporté jusqu'au site distant via une fibre monomode installée par le client.
Le 6G-RX reconvertit le signal optique en RF et le transmet via la sortie SMA 50Ω.
*Un émetteur 6G et un récepteur 6G forment une liaison RF sur fibre optique unidirectionnelle complète et prête à l'emploi.
Performances RF
| Paramètre | Spécification |
| Gamme de fréquences | 5 MHz–6 GHz |
| Gain nominal | 20 dB |
| Gain de platitude | ±2,5 dB |
| Linéarité du gain sur toute la plage de 36 MHz | ±0,25 dB |
| Entrée P1dB | -18 dBm |
| Figure de bruit | 16 dB |
| SFDR | 104 dB·Hz2/3 |
| Entrée maximale, aucun dommage | +20 dBm |
| ROS d'entrée/sortie | 2,6:1 |
| Impédance d'entrée/sortie | 50Ω |
Spécifications optiques
| Paramètre | Spécification |
| Puissance de sortie optique | 3 ± 0,5 mW |
| Longueur d'onde de l'émetteur | 1310 nm ou 1550 nm |
| Fibre optique | Fibre monomode |
| Connecteur optique | FC/APC |
Électricité et mécanique
| Paramètre | Spécification |
| Consommation de courant TX | 100 mA |
| Consommation de courant RX | 100 mA |
| Indicateur d'état d'alimentation | LED verte |
| Dimensions | 70 × 83,5 × 23 mm |
| Connecteur RF | SMA |
Évaluations environnementales
| Paramètre | Minimum | Maximum |
| Température de fonctionnement | -20°C | +75°C |
| Température de stockage | -40°C | +85°C |
| Humidité relative de stockage | 5% | 95% |
Les modules SANLAND 6G-TX et 6G-RX transportent des signaux RF analogiques de 5 MHz à 6 GHz sur fibre monomode pour les antennes distantes, les communications par satellite, les systèmes DAS, la diffusion et d'autres applications de transmission RF longue distance.
