Caractéristiques principales
| ● Couverture à large bande de 5 MHz à 6 GHz |
| ● Transport RF analogique et modulé numériquement |
| ● IIP3 typique de 33 dBm |
| ● Jusqu'à 104 dB·Hz2/3 SFDR |
| ● Options de longueur d'onde : 1310 nm ou 1550 nm |
| ● Fibre monomode SM28 |
| ● Gain de liaison de 20 dB |
| ●Configurations TX/RX/paire flexibles |
| ●Plusieurs options de connecteurs optiques |
| ● Module compact 5 V avec interface SMA 50 Ω |
La paire de modules RF sur fibre SANLAND 5 MHz–6 GHz assure la transmission transparente de signaux RF à large bande sur fibre monomode SM28. L'émetteur convertit le signal RF entrant en un signal optique grâce à un laser DFB à haute linéarité, tandis que le récepteur reconvertit le signal optique en RF via une photodiode à haute linéarité et un amplificateur à faible bruit. Le format de modulation RF d'origine est préservé tout au long de la liaison.
Avec des dimensions compactes de 64 × 39 × 12 mm, une alimentation de 5 V, des interfaces SMA 50 Ω et des options de longueur d'onde de 1310 nm ou 1550 nm, ces modules sont conçus pour l'intégration dans les systèmes de communication, de diffusion, de distribution d'antennes et de test. Des configurations TX, RX et appariées sont disponibles pour une intégration système flexible.

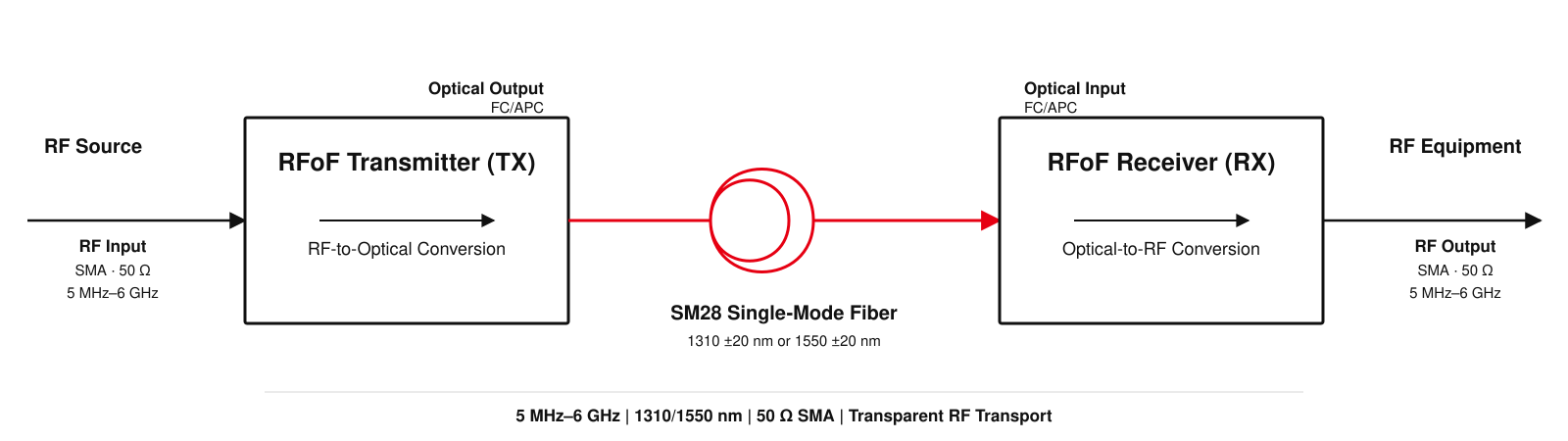

Architecture de liaison RF sur fibre optique de 5 MHz à 6 GHz

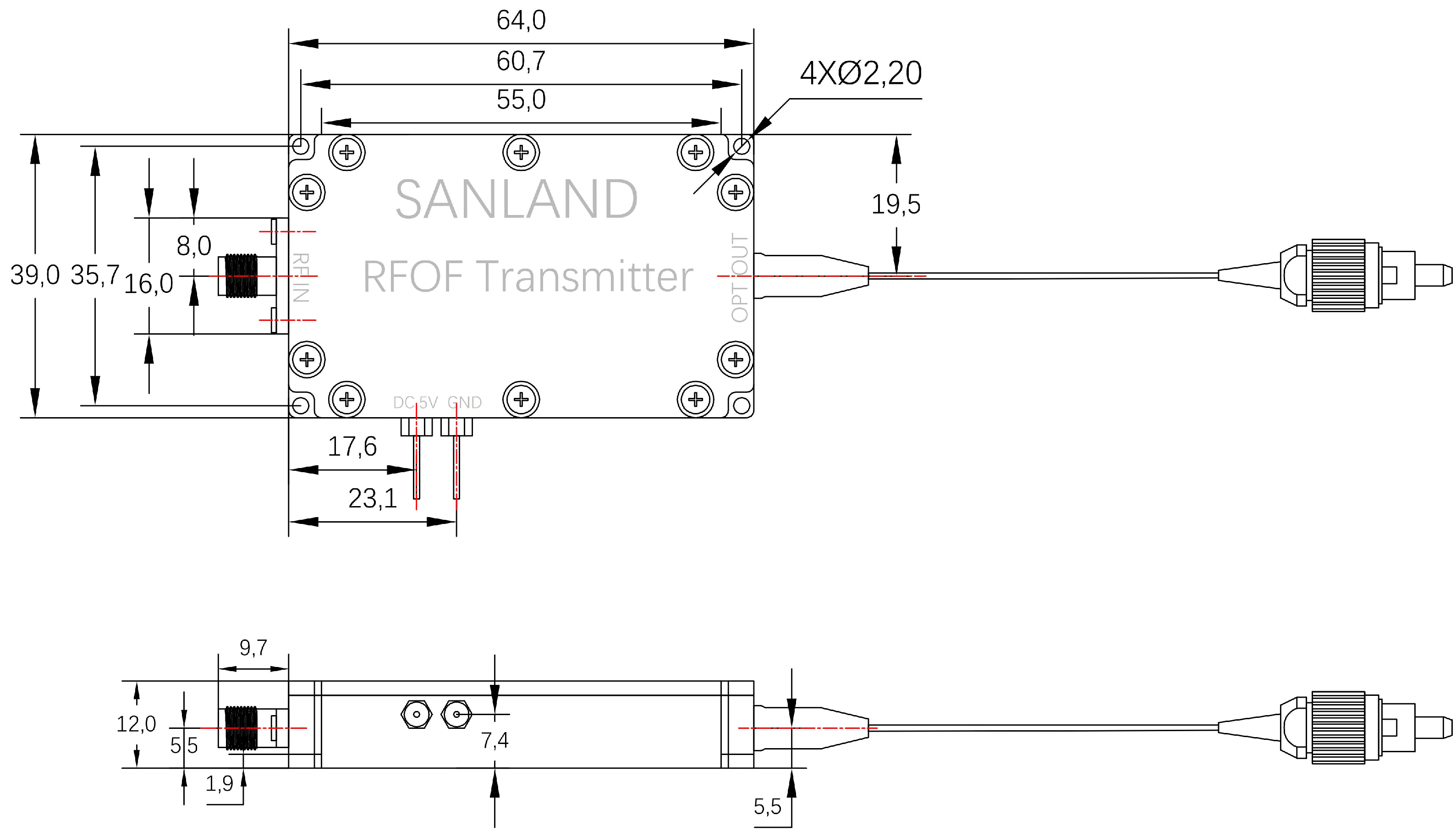

Module TX

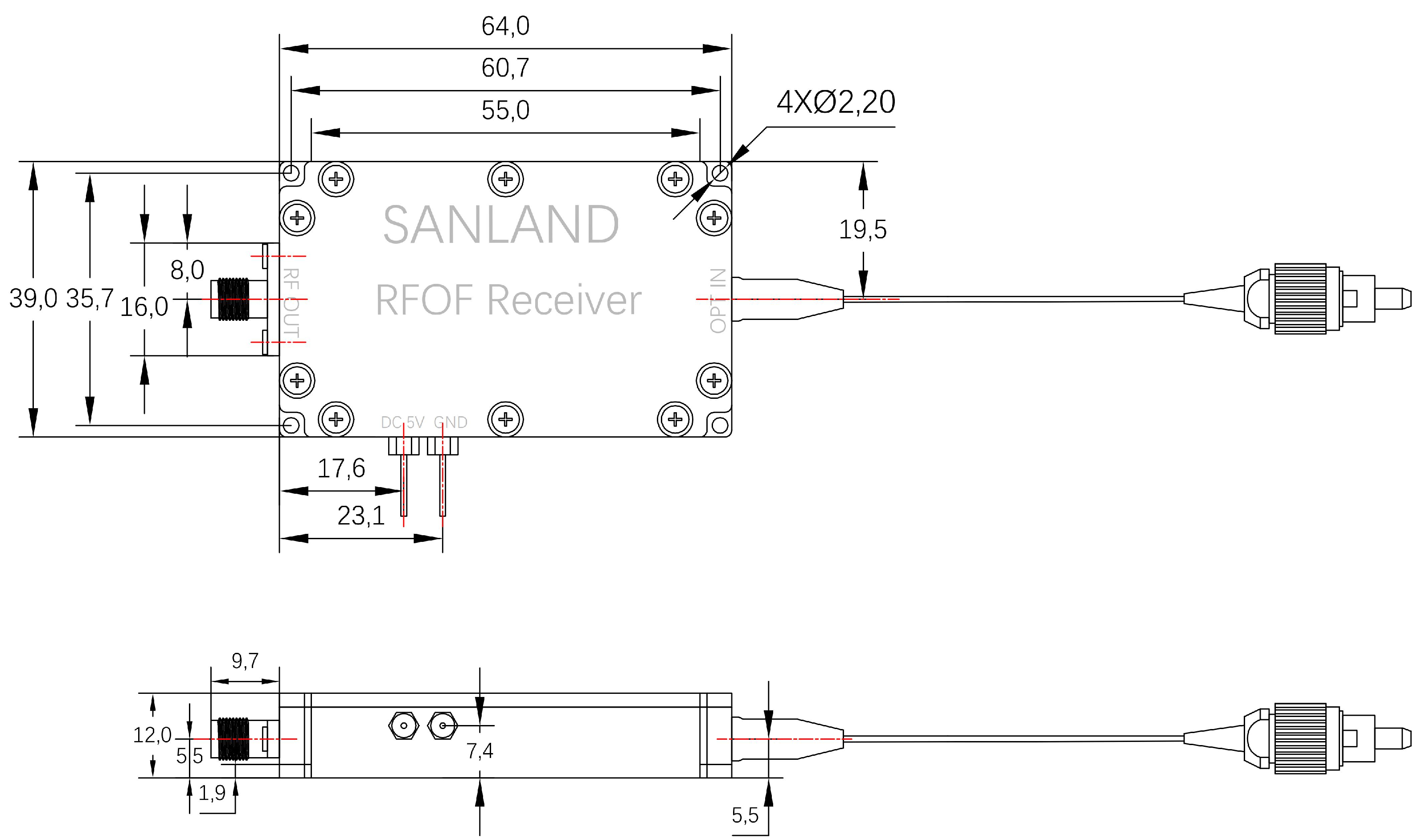

Module RX
Foire aux questions
Le module transporte de manière transparente les formes d'onde RF et convient aussi bien aux signaux analogiques qu'aux porteuses RF modulées numériquement dans la plage de fréquences et de puissance d'entrée spécifiée.

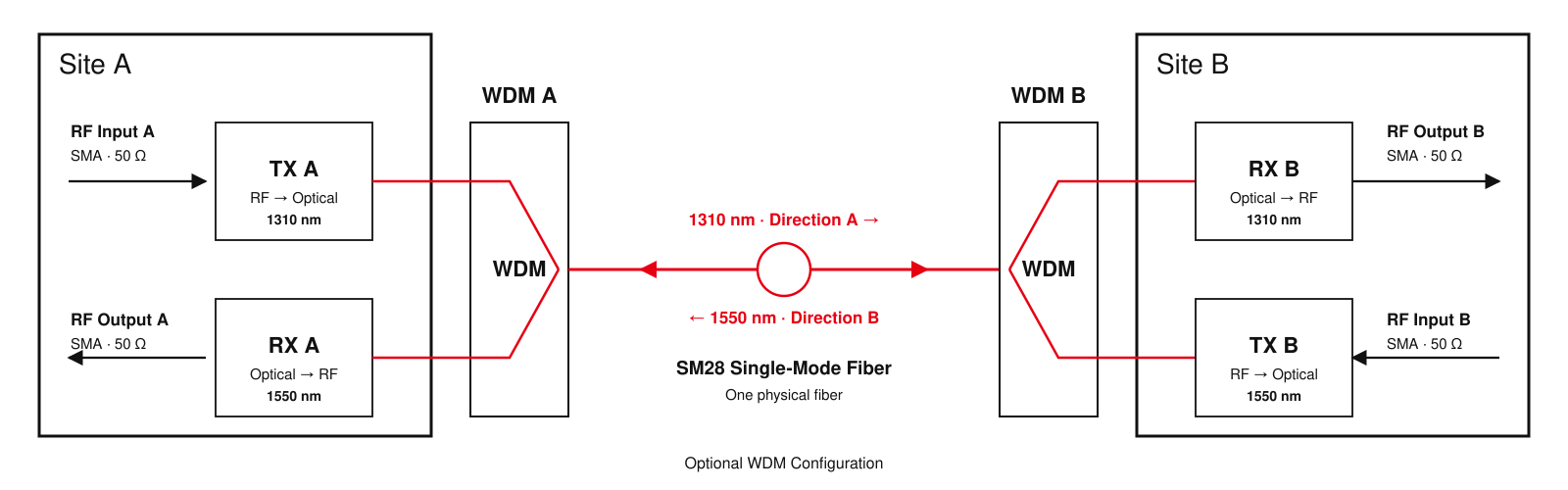

Non. Une liaison unidirectionnelle complète nécessite un émetteur et un récepteur fonctionnant à la même longueur d'onde optique.
La technologie RF sur fibre optique est parfaitement adaptée aux liaisons RF distantes et distribuées où les longues distances de câblage, l'atténuation du signal et les interférences électromagnétiques sont des facteurs critiques. Cette liaison de 5 MHz à 6 GHz transporte le signal RF d'origine sur fibre monomode tout en préservant une large bande passante et l'intégrité du signal.
La configuration standard utilise une fibre monomode SM28 avec des connexions optiques FC/APC.
La distance admissible dépend de la puissance optique de l'émetteur, des pertes de la fibre, des pertes de connexion et des performances RF requises. Les clients doivent fournir la distance de fibre et les exigences de liaison pour une évaluation du bilan de liaison.
Performances RF
| Paramètre | Valeur |
| Gamme de fréquences RF | 5 MHz–6 GHz |
| Puissance d'entrée RF | -35 à -15 dBm |
| Puissance de sortie RF | -15 à +5 dBm |
| Entrée P1dB | -10 dBm typique |
| IIP3 | 33 dBm typique |
| SFDR | 90–104 dB·Hz2/3 |
| Figure de bruit | 16–30 dB |
| Gain de platitude | ±3 dB max. |
| ROS d'entrée/sortie | 2:1 |
| Impédance RF | 50 Ω |
| Connecteur RF | SMA |
| Gain de liaison | 20 dB |
Performances optiques
| Paramètre | Valeur |
| Longueur d'onde optique | 1310 ±20 nm ou 1550 ±20 nm |
| Puissance de sortie optique TX | 3 mW typique |
| Puissance d'entrée optique | -15 à +2 dBm |
| Sensibilité du récepteur | -20 dBm |
| Type de fibre | Fibre monomode SM28 |
| Connecteur optique | Norme FC/APC ; autres options de connecteurs disponibles |
Électricité, mécanique et environnement
| Paramètre | Valeur |
| Tension d'alimentation | 4,8–5,2 V CC, 5 V typique |
| Courant d'alimentation | 160 mA typique |
| Dimensions du module | Environ 64 × 39 × 12 mm |
| Température de fonctionnement | -20°C à +50°C |
| Température de stockage | -45°C à +85°C |

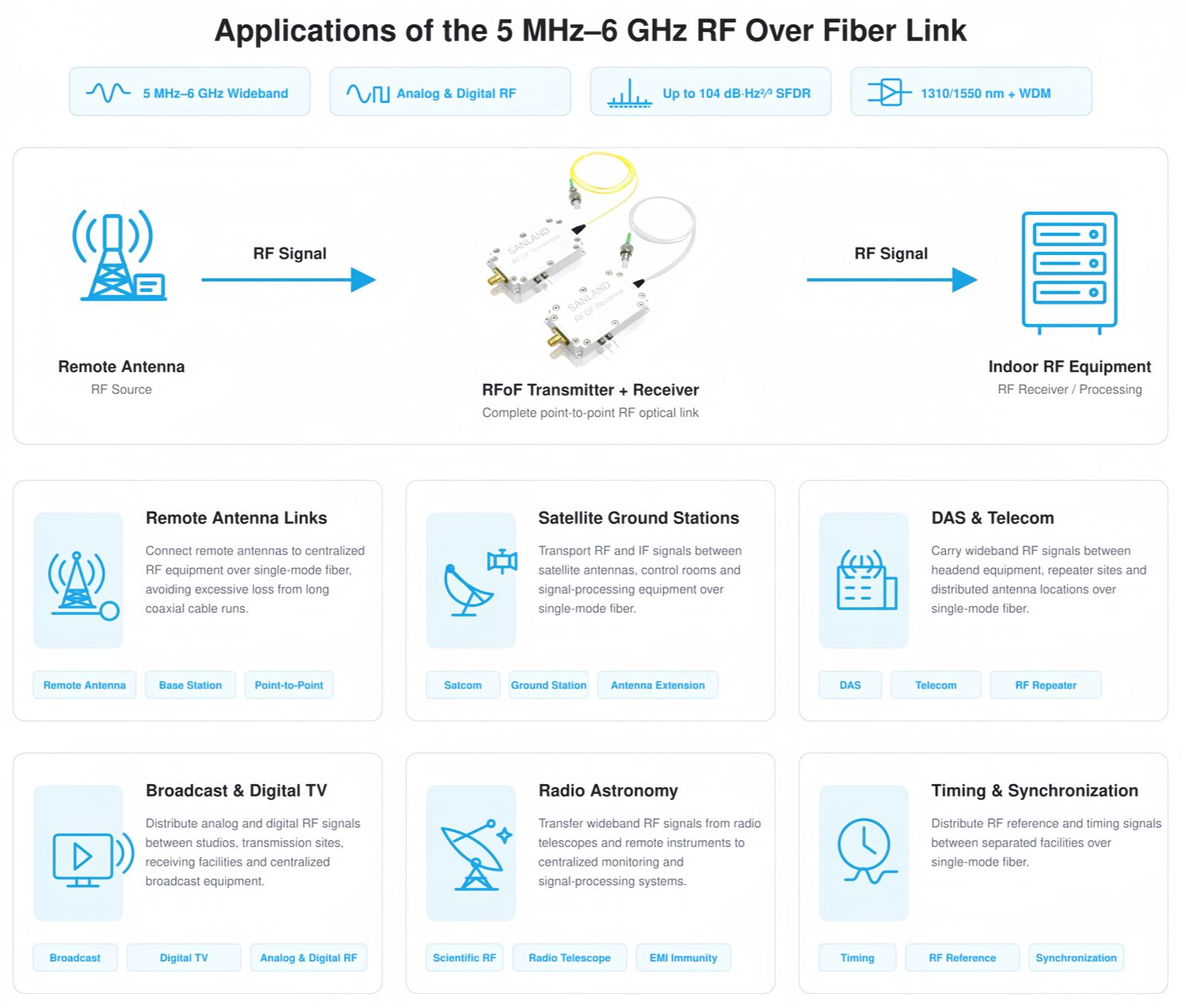

Prend en charge le transport des signaux RF pour les systèmes de répéteurs GSM, CDMA, WCDMA et PHS sur fibre monomode.
Transporte des signaux RF analogiques et numériques sur fibre optique entre des équipements RF distants et centralisés.
Transporte les signaux RF de télévision numérique sur fibre optique pour les applications de répéteur et de distribution.
Prend en charge la transmission de signaux RF à large bande entre les équipements de diffusion et les sites de répéteurs distants.
