Circuit intégré amplificateur RF SG208 1,2 GHz à gain élevé et faible bruit GaAs pHEMT

Caractéristiques principales

● Fonctionnement de 47 MHz à 1218 MHz

●Fonctionnement en 5 V et 8 V

● Gain : 25 dB typique

● Facteur de bruit : 1,0 dB à 1 200 MHz

● OIP3 : 39 dBm typique à 8 V

●OP1dB : 24 dBm typique à 8 V

● Bloc de gain à sortie unique

● Boîtier QFN 3 × 3

● Conforme à la directive RoHS

CATÉGORIES DE PRODUITS

Le SG208 de Sanland est un circuit intégré amplificateur RF MMIC simple étage GaAs pHEMT à gain élevé et faible bruit, conçu pour les applications RF large bande de 47 MHz à 1218 MHz. Avec un gain typique de 25 dB, un facteur de bruit de 1,0 dB à 1200 MHz et un OIP3 jusqu'à 39 dBm sous 8 V, le SG208 convient aux technologies DOCSIS 3.1, FTTH GPON/GEPON, aux nœuds optiques, aux équipements CMTS de tête de réseau, à la télévision par satellite, aux modems câble, aux décodeurs et aux applications nécessitant un bloc de gain simple étage. Ce composant fonctionne avec une alimentation unique de 5 V ou 8 V et est conditionné dans un boîtier QFN 3 × 3 compact.

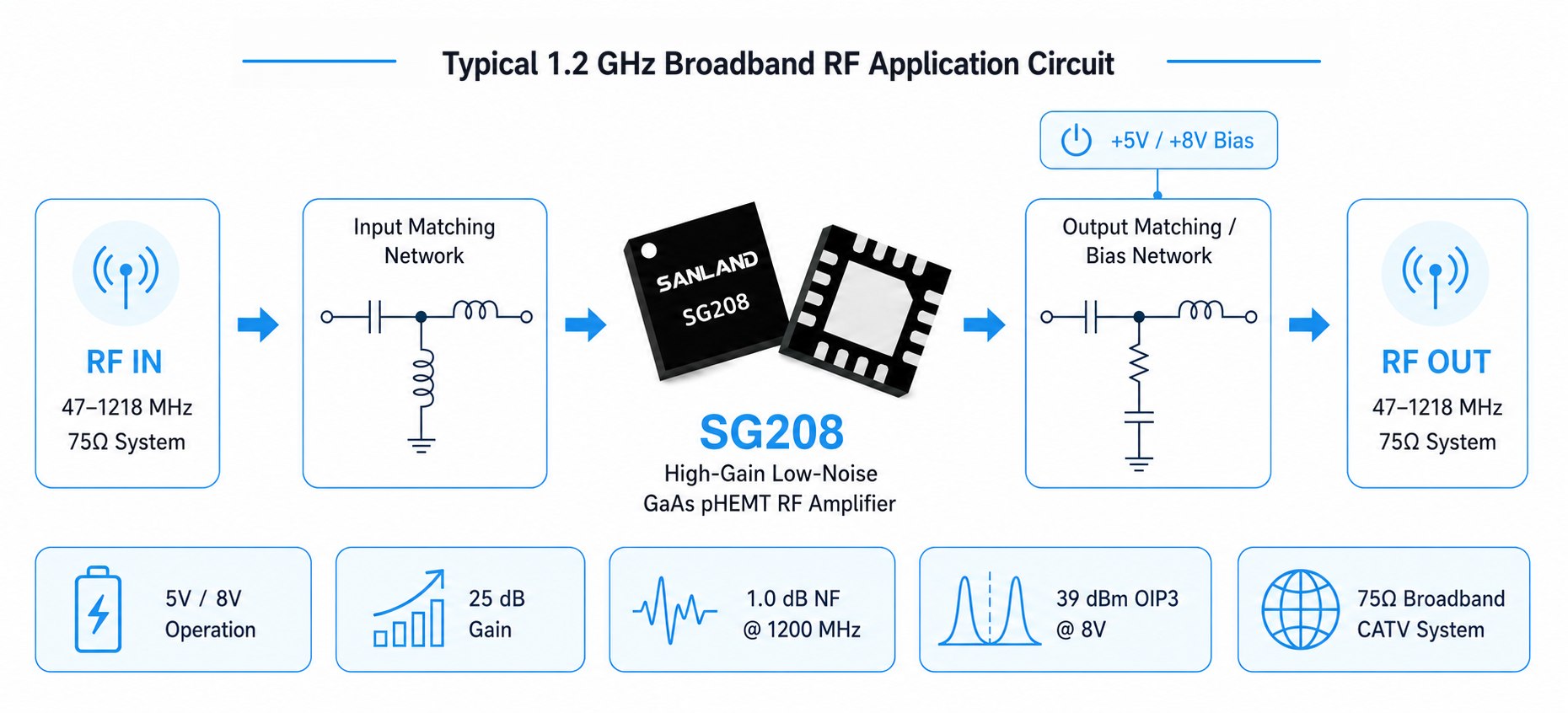

SG208 high-gain low-noise RF amplifier typical application circuit for 47 MHz to 1218 MHz broadband CATV systems

Paramètre	+5V typique	+8 V typique
Fréquence	47–1218 MHz	47–1218 MHz
Courant d'alimentation	72 mA	112 mA
Gagner	24,8 dB	25 dB
Pente de gain	0,6 dB	0,5 dB
Isolation inverse	27 dB	27 dB
Perte de retour d'entrée	19 dB	22 dB
Perte de retour de sortie	20 dB	20 dB
Figure de bruit	0,7 / 1,0 dB	0,8 / 1,1 dB
OIP3	37 dBm	39 dBm
OP1dB	20,5 dBm	24 dBm
résistance thermique	57 °C/W	57 °C/W

Le SG208 offre une amplification RF à gain élevé et à faible bruit de 47 MHz à 1218 MHz pour DOCSIS 3.1, FTTH, les nœuds optiques, les équipements CMTS, les modems câble et les décodeurs.

DOCSIS 3.1
Équipement CMTS de tête de série
Nœuds optiques et amplificateur
Amplificateur à faible bruit pour satellite
FTTH GPON et GEPON
Modem câble et décodeur
Bloc de gain asymétrique

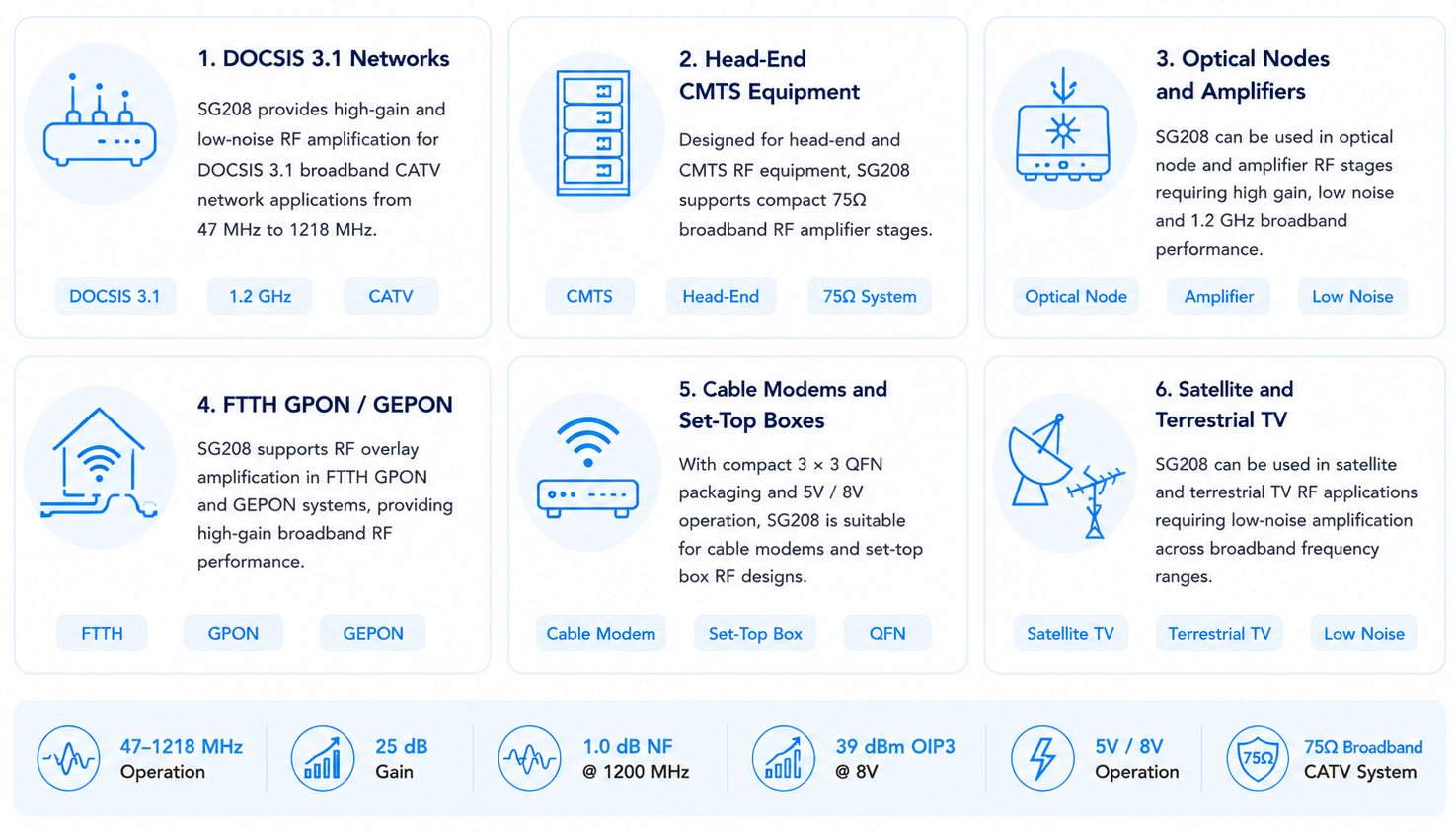

SG208 RF amplifier applications for DOCSIS 3.1, FTTH, optical nodes, CMTS equipment, cable modems and set-top boxes
