Amplificateur de bloc de gain RF

AG50 Amplificateur bloc de gain RF haute linéarité 50 MHz–4 GHz

SANLAND AG50 50 MHz–4 GHz RF Gain Block Amplifier in SOT-89 Package

AG50 Amplificateur bloc de gain RF haute linéarité 50 MHz–4 GHz

Caractéristiques principales

● Gain plat à large bande jusqu'à 4 GHz
● Puissance de sortie IP3 de 38,0 dBm à 1950 MHz
● Gain de 19,6 dB à 1950 MHz
● 19,6 dBm P1dB à 1950 MHz
● 50 ohms en cascade
● Boîtier SOT89 sans plomb, écologique et conforme à la norme RoHS
● Alimentation unique 5 V
● Protection ESD 1000 V HBM
● MSL : Niveau 1



L'AG50 est un bloc de gain MMIC HBT InGaP hautes performances utilisant une configuration Darlington avec un réseau de polarisation actif. Ce réseau assure un courant stable malgré les variations de température et de β de procédé. Conçu pour fonctionner directement sous une alimentation de 5 V, l'AG50 ne nécessite pas de résistance de chute de tension, contrairement aux amplificateurs Darlington classiques. Il est destiné aux applications de blocs de gain à haute linéarité exigeant une taille compacte, un nombre minimal de composants externes et une adaptation d'impédance interne de 50 Ω.

AG50 50 MHz–4 GHz RF Gain Block Application Circuit with 5 V Bias and SOT-89 Pin Configuration

Attribution des codes PIN et du paquet

AG50 SOT-89 RF Gain Block Pin Assignment – RF IN, GND and RF OUT
Épingle Nom Description
1 Entrée RF Entrée RF.
2 GND Sol.
3 Sortie RF Sortie RF.
4 GND Sol.

Dimensions du corps : 4,6 × 4,25 × 1,6 mm Max.

Le boîtier SOT-89 offre un encombrement compact pour les applications de blocage de gain à large bande tout en prenant en charge les connexions d'entrée RF, de sortie RF et de masse requises.



évaluation du bloc de gain du haut débit

Évaluation d'un bloc de gains alternatif ?

L'AG50 est un bloc amplificateur RF large bande 5 V, boîtier SOT-89, couvrant la plage de 50 MHz à 4 GHz. Il peut être envisagé pour une évaluation technique dans certaines conceptions de blocs amplificateurs large bande, anciennes et actuelles. La plage de fréquences, le gain, le facteur de bruit, la linéarité de sortie, la configuration des broches et le circuit de polarisation existant doivent être examinés en fonction de l'application prévue.

50 MHz–4 GHz Alimentation 5 V Boîtier SOT-89 Gain d'environ 20 dB

Pièce de référence Qorvo

TQP3M9008

Bloc de gain à large bande 50 MHz–4 GHz

TQP3M9008 fournit Gain typique de 20,6 dB, P1dB de +20 dBm et OIP3 de +35,5 dBm à 1,9 GHzAG50 fournit Gain de 19,6 dB, P1dB de +19,6 dBm et OIP3 de +38 dBm à 1,95 GHz. Les deux fonctionnent sous 5 V et utilisent un boîtier SOT-89, ce qui les rend très similaires pour l'évaluation des blocs de gain à large bande.

Différence principale : Le TQP3M9008 possède un NF typique plus faible, tandis que l'AG50 offre un OIP3 plus élevé autour de la plage de 1,9 GHz.

Pièce de référence NXP

BGA6489

Bloc de gain de puissance moyenne bande SOT-89

BGA6489 fournit Gain de 20 dB à 850 MHz et de 16 dB à 1,95 GHz, avec un courant typique de dispositif de 78 mAAG50 fournit 20,8 dB à 850 MHz et 19,6 dB à 1,95 GHz, avec Courant typique de 80 mACe sont deux blocs de gain à large bande compacts SOT-89.

Comparaison des gains : L'AG50 conserve un gain plus élevé à 1,95 GHz tout en fonctionnant à un niveau de courant très similaire.

Pièce de référence Qorvo

SGA6489Z

Bloc de gain cascadable DC–3,5 GHz

Le SGA6489Z est spécifié avec Gain de 20,1 dB, P1dB de +20,7 dBm et IP3 de +34 dBm, fonctionnant à environ 5,1 V / 75 mAAG50 fournit environ Gain de classe 20 dB, avec +19,6 dBm P1dB et +38 dBm OIP3 à 1,95 GHz, d'un 5 V / 80 mA fournir.

Couverture de fréquence : Le SGA6489Z couvre jusqu'à 3,5 GHz, tandis que l'AG50 étend le fonctionnement à large bande jusqu'à 4 GHz.

Composants de référence Analog Devices

ADI HMC589/HMC589ST89E/HMC589A/HMC589AST89E

Famille de blocs de gain à large bande DC–4 GHz SOT-89E

Le HMC589A / HMC589AST89E fournit environ Gain de 20 dB, OIP3 de +33 dBm et P1dB jusqu'à +21 dBm, opérant à partir d'un alimentation unique de 5 V à environ 82 mAAG50 propose Gain de 19,6 dB, OIP3 de +38 dBm et P1dB de +19,6 dBm à 1,95 GHz, avec 5 V / 80 mA opération.

L'héritage HMC589 / HMC589ST89E et le plus récent HMC589A / HMC589AST89E peuvent tous deux être inclus dans l'évaluation de référence croisée des blocs de gain SOT-89 à large bande.

Comparaison de la linéarité : L'AG50 offre un OIP3 typique plus élevé, tandis que la famille HMC589A offre un P1dB légèrement supérieur.

Les spécifications publiées pour les composants de référence peuvent utiliser des fréquences de test, des conditions de polarisation et des cartes d'évaluation différentes. Il est recommandé de comparer les composants à des fréquences et des conditions de circuit identiques avant leur qualification.

Vérification critique : configuration des broches et réseau de polarisation

Des informations de correspondance sont fournies à des fins d'évaluation. Les caractéristiques électriques, la configuration des broches, le réseau de polarisation et la compatibilité avec le circuit imprimé doivent être vérifiés pour chaque application. L'AG50 ne doit pas être présenté comme un composant compatible ou un remplacement direct sans que sa compatibilité au niveau du circuit n'ait été confirmée indépendamment.

Éléments à vérifier dans votre conception

performances RFGain, NF, P1dB et OIP3 sur toute la bande de fonctionnement.
Circuit et alimentationAffectation des broches, réseau de polarisation, blocage du courant continu, bilan de courant, marge thermique.
Besoins d'approvisionnementCalendrier de qualification, quantité d'échantillons et demande annuelle estimée.

Demander une vérification croisée

Veuillez envoyer à l'équipe d'ingénierie de SANLAND votre numéro de pièce d'origine, votre plage de fréquences, votre gain/NF cible, vos exigences P1dB/OIP3, votre schéma ou nomenclature (si disponible) et votre quantité annuelle.

Demander une vérification croisée

Foire aux questions

Quelle est la plage de fréquences de l'AG50 ?

L'AG50 fonctionne de 50 MHz à 4 GHz et est conçu comme un bloc de gain RF et FI à large bande.

Quels sont le gain et la linéarité typiques de l'AG50 ?

À 1,95 GHz, l'AG50 fournit généralement un gain de 19,6 dB, un P1dB de +19,6 dBm et un OIP3 de +38 dBm.

L'AG50 nécessite-t-il une adaptation externe de 50 Ω ?

L'AG50 est adapté en interne à 50 Ω. Une application typique utilise des condensateurs de blocage CC et une inductance RF comme indiqué dans le circuit de référence.

L'AG50 peut-il être utilisé comme alternative au TQP3M9008, au BGA6489, au SGA6489Z ou au HMC589 ?

L'AG50 peut être envisagé comme alternative pour certaines applications de blocs de gain à large bande. Avant tout remplacement, il convient de vérifier la configuration des broches, les composants de polarisation, les performances RF et la compatibilité avec le circuit imprimé.

Quelles informations sont nécessaires pour une évaluation par référence croisée ?

Veuillez indiquer la référence d'origine, la plage de fréquences de fonctionnement, la tension d'alimentation, le gain cible, les exigences P1dB/OIP3 et, si disponible, le schéma ou la nomenclature du circuit existant.

01
AG50 / PERFORMANCE RF

Performances RF typiques

Fréquence Gagner OIP3 P1dB NF
850 MHz 20,8 dB 40,0 dBm 20,5 dBm 2,8 dB
1950 MHz 19,6 dB 38,0 dBm 19,6 dBm 2,8 dB
2500 MHz 19,1 dB 35,4 dBm 18,9 dBm 3,0 dB
3500 MHz 18,6 dB 31,3 dBm 16,5 dBm 3,1 dB
4000 MHz 18,4 dB 30,5 dBm 16,1 dBm 3,4 dB
BASE DE TEST

Les valeurs typiques sont mesurées à VS = 5 V, IS = 80 mA et TL = 25 °C dans un système de 50 Ω. OIP3 utilise un espacement de tonalité de 1 MHz avec une puissance de sortie de +5 dBm par tonalité.

02
AG50 / COURBES MESURÉES

Courbes de performance typiques

PERTE DE GAIN ET DE RETOUR

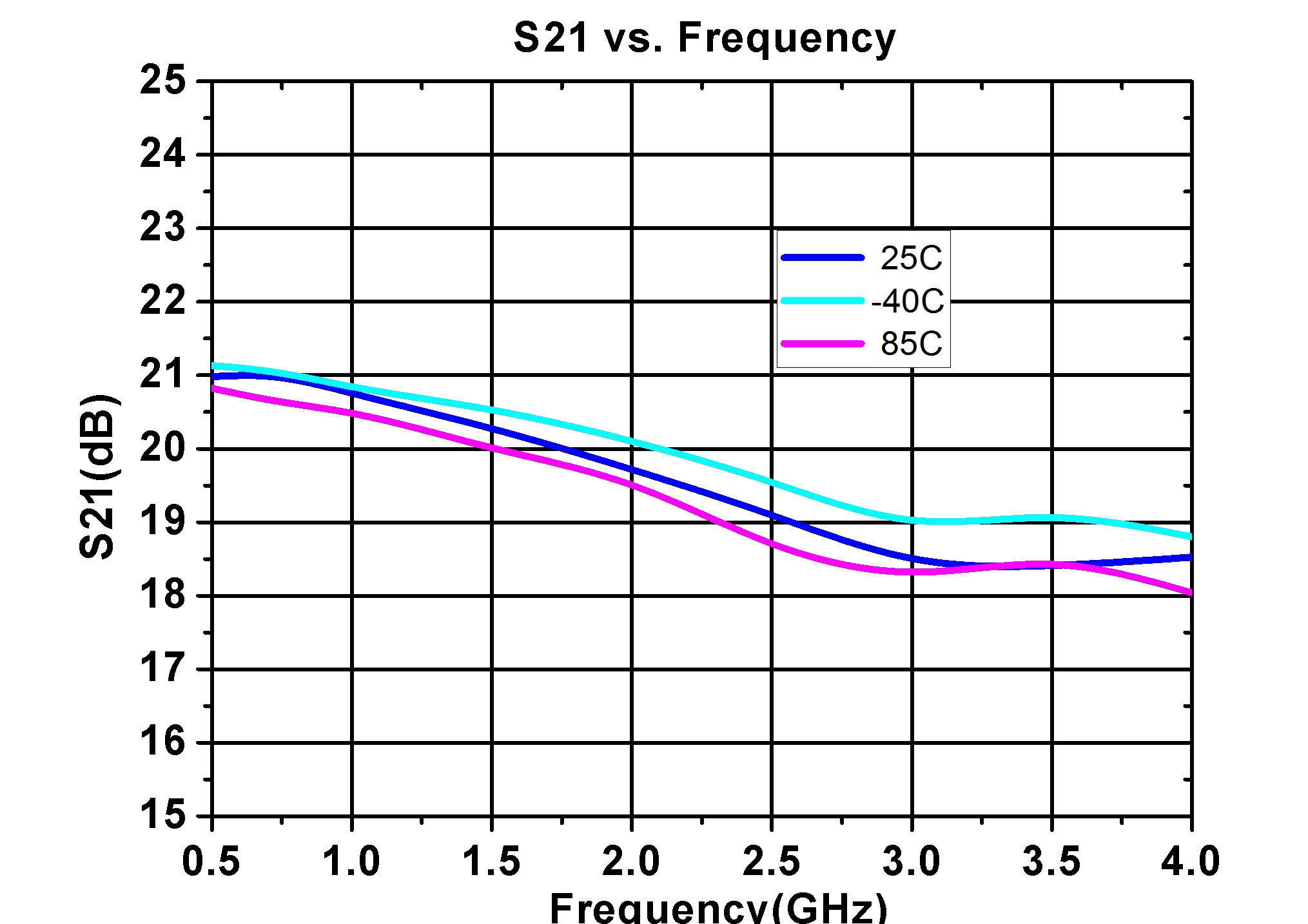

01 S21 / Gain Gain futur
AG50 RF gain block S21 gain vs frequency from 0.5 to 4 GHz at -40°C, 25°C and 85°C

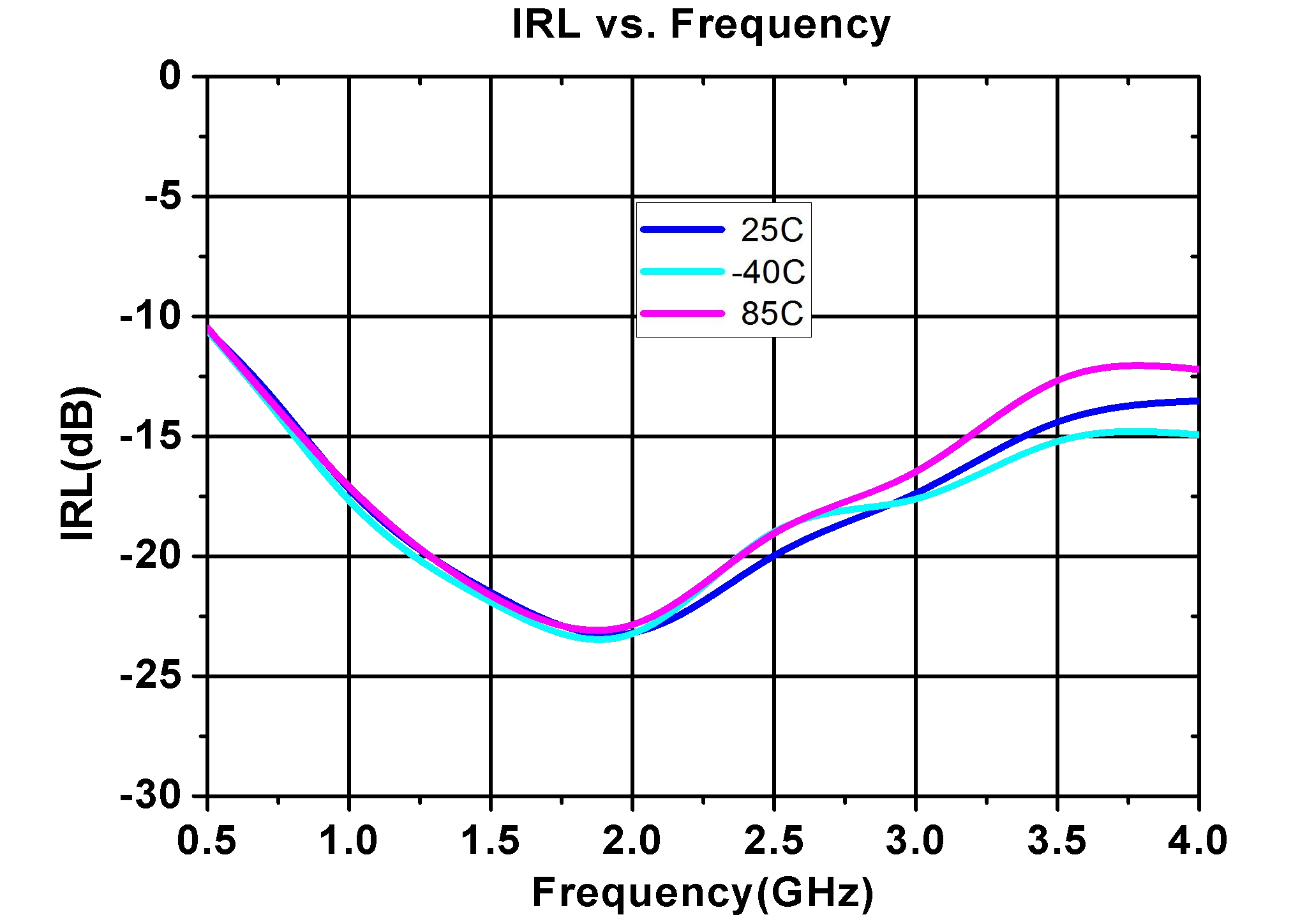

02 Perte de retour d'entrée Correspondance des entrées
AG50 IRL vs frequency from 0.5 to 4 GHz at -40°C, 25°C and 85°C

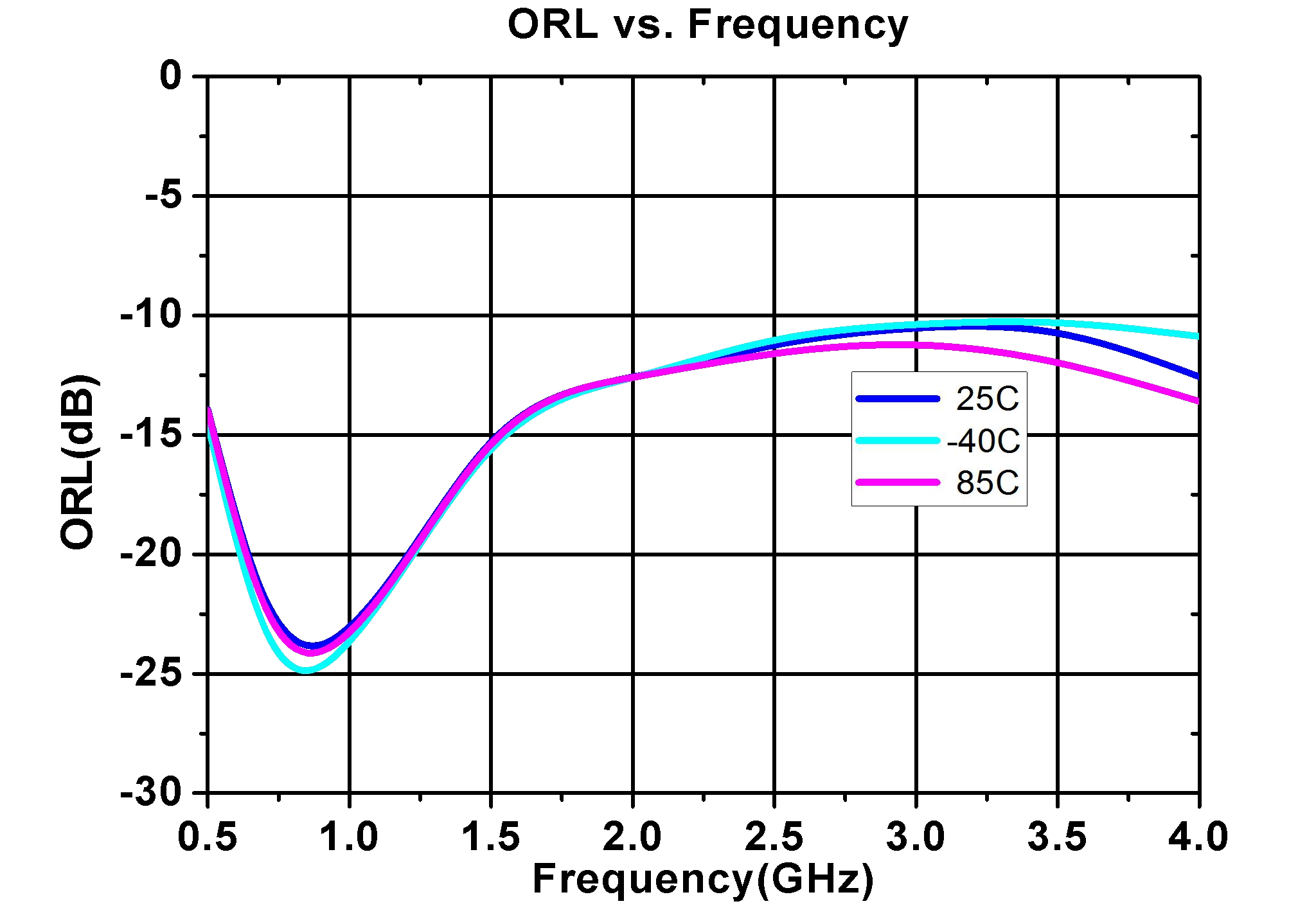

03 Perte de retour de sortie Correspondance de sortie
AG50 ORL vs frequency from 0.5 to 4 GHz at -40°C, 25°C and 85°C
LINÉARITÉ ET BRUIT

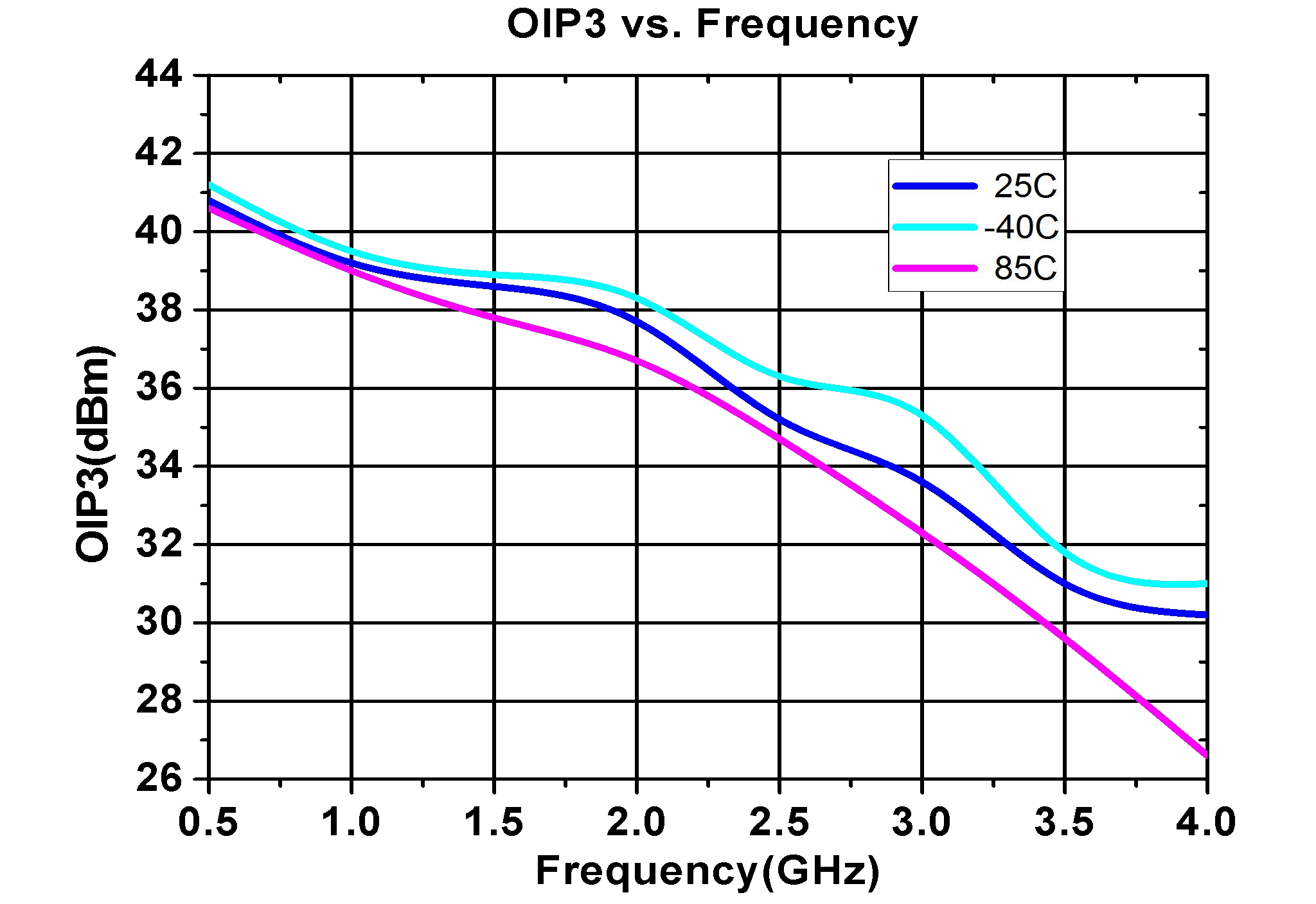

04 OIP3 Réponse linéaire
AG50 OIP3 vs frequency from 0.5 to 4 GHz at -40°C, 25°C and 85°C

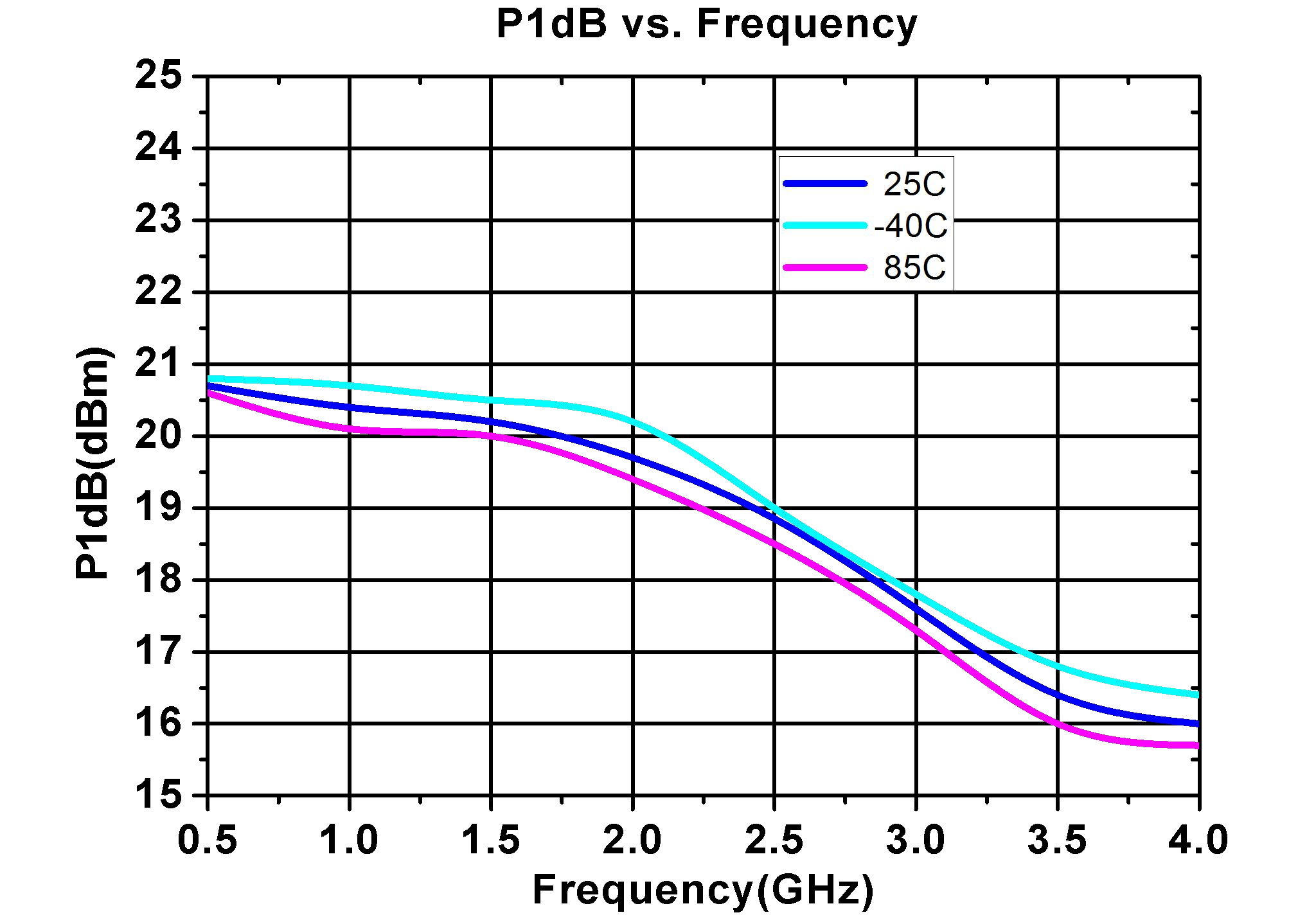

05 Sortie P1dB Compression de sortie
AG50 P1dB vs frequency from 0.5 to 4 GHz at -40°C, 25°C and 85°C

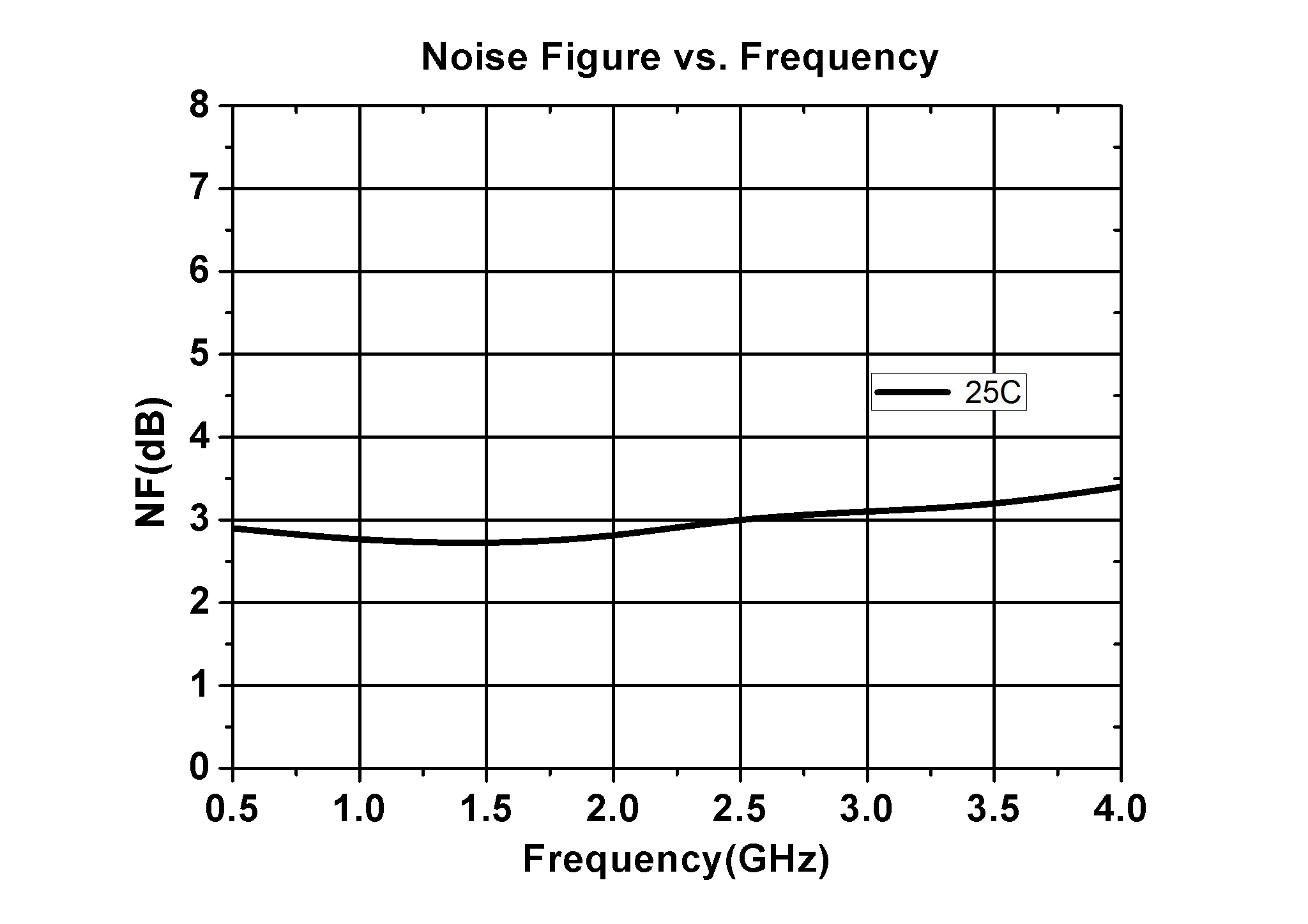

06 Figure de bruit réponse au bruit
AG50 noise figure vs frequency from 0.5 to 4 GHz at 25°C
Wireless systems icon

Systèmes sans fil

Étages de gain à large bande pour chaînes de signaux RF.

RF sans fil haut débit Chaîne RF
IF and RF driver amplifiers icon

Amplificateurs pilotes FI et RF

Amplification du pilote pour les étages RF et de fréquence intermédiaire.

IF Conducteur Pilote RF Phase de gain






Étages de gain RF à large bande

Amplification en cascade de 50 Ω sur une large bande passante de fonctionnement.

50 Ω Cascadable Bande large
General purpose RF amplification icon

Amplification RF à usage général

Pour les conceptions nécessitant une puissance de sortie modérée et une linéarité élevée.

linéarité élevée Puissance modérée RF général
