Émetteur fibre optique micro CATV + SAT-IF, 47–2400 MHz | SLRF TXS-55

Le TXS-55 est un émetteur fibre optique compact pour la télévision par câble et la diffusion par satellite (fréquence intermédiaire), conçu pour transporter des signaux radiofréquences à large bande sur fibre monomode. Il prend en charge une gamme de fréquences de 47 MHz à 2 400 MHz, ce qui le rend adapté à la distribution combinée de la télévision par câble et de la diffusion par satellite (fréquence intermédiaire).

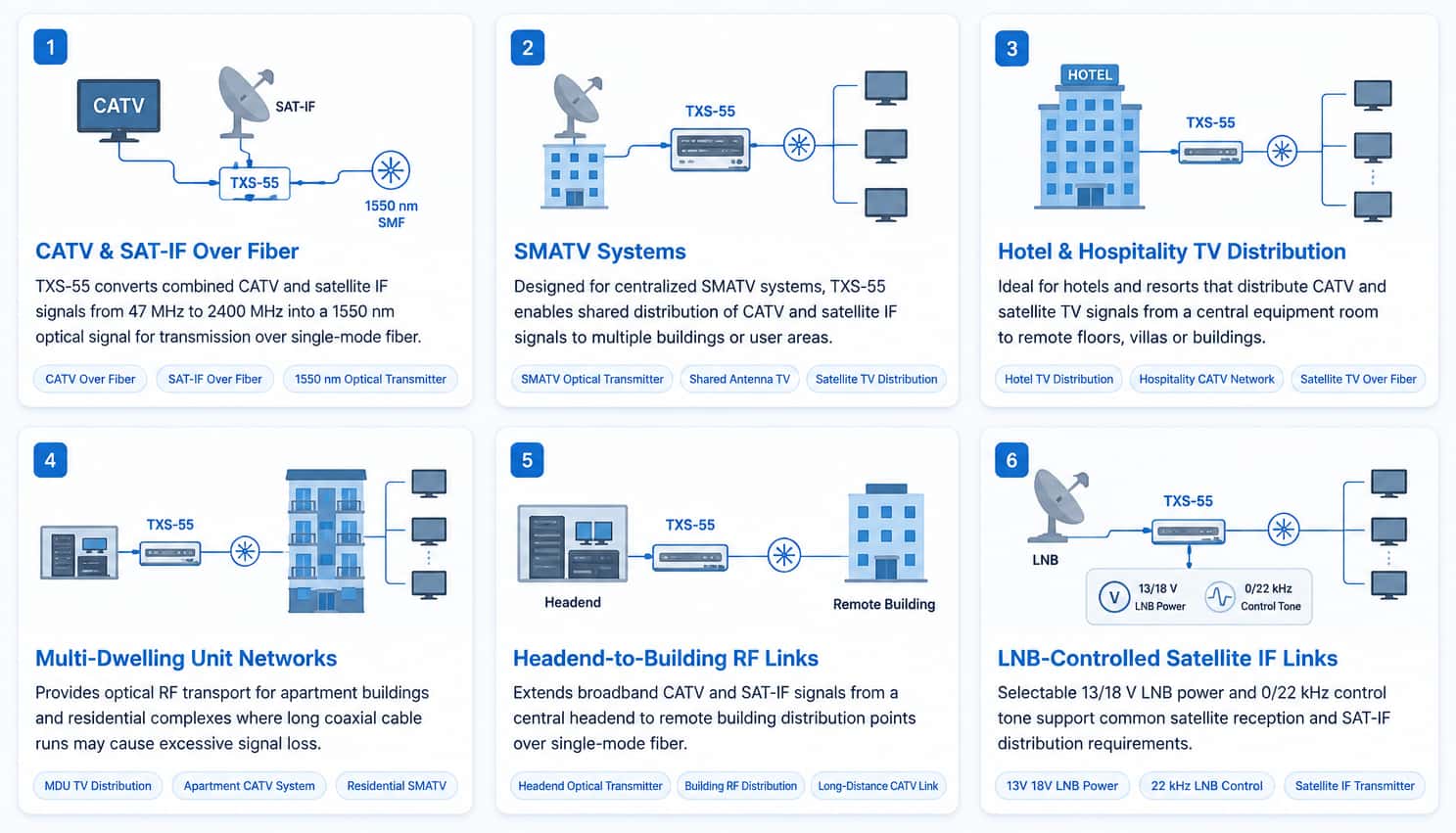

L'émetteur fournit une sortie optique de 1550 nm avec une puissance optique de 3 mW. La tension d'alimentation (13/18 V CC) et la fréquence de rafraîchissement (0/22 kHz) sont sélectionnables via le port d'entrée RF, avec un courant maximal de 500 mA pour les applications LNB satellite. Son boîtier compact, sa conception à faible bruit et ses performances RF stables le rendent idéal pour les systèmes de distribution SMATV, les têtes de réseau, l'hôtellerie et les immeubles collectifs.

Puissance et contrôle LNB sélectionnables

Le TXS-55 offre quatre modes de contrôle LNB sélectionnables via deux commutateurs intégrés, permettant de configurer la combinaison de tension et de tonalité requise pour différentes conditions de réception satellite.

• 13 V / 0 kHz
• 13 V / 22 kHz
• 18 V / 0 kHz
• 18 V / 22 kHz

Foire aux questions

• Quelle est la plage de fréquences prise en charge par le TXS-55 ?

Le TXS-55 prend en charge les signaux CATV et SAT-IF de 47 MHz à 2400 MHz.

• Le TXS-55 peut-il transmettre des signaux CATV et SAT-IF sur la même fibre optique ?

L'émetteur accepte les signaux RF CATV et SAT-IF à large bande combinés et les convertit en une sortie optique de 1550 nm pour la transmission par fibre monomode.

• Le TXS-55 prend-il en charge l'alimentation LNB de 13 V et 18 V ?

Oui. Le port d'entrée RF prend en charge une sortie sélectionnable de 13 V ou 18 V avec un courant maximal de 500 mA.

• Permet-il le contrôle par satellite à 22 kHz ?

Oui. L'émetteur prend en charge une tonalité de contrôle sélectionnable de 0 kHz ou de 22 kHz.

• Quelle est la puissance optique de sortie ?

La puissance optique de sortie typique est de 3 mW à 1550 nm.

• Quels connecteurs optiques sont disponibles ?

Des options de connecteurs optiques SC/APC et FC/APC sont disponibles.

• Quel récepteur faut-il utiliser avec le TXS-55 ?

Il convient de choisir un récepteur optique compatible en fonction de la plage de fréquences requise, du niveau d'entrée optique, de la sortie RF et des performances de la CAG. Les clients sont invités à contacter SANLAND pour le choix du récepteur adapté.
