Caractéristiques principales
| ● Transmission RF analogique à large bande de 5 MHz à 6 GHz |
| ● Télécommande Ethernet RJ45 |
| ● Réglage de l'atténuation de l'émetteur de 0 à 31 dB par paliers de 1 dB |
| ● Modes de fonctionnement LNA ON/OFF |
| ● Gain de liaison nominal de 6 dB / 36 dB |
| ● surveillance du niveau RF et de la température |
| ● Liaison optique à 1550 nm avec interfaces RF 50 Ω |
| ● Transmission par fibre monomode |
| ● Indicateurs d'état RGB |

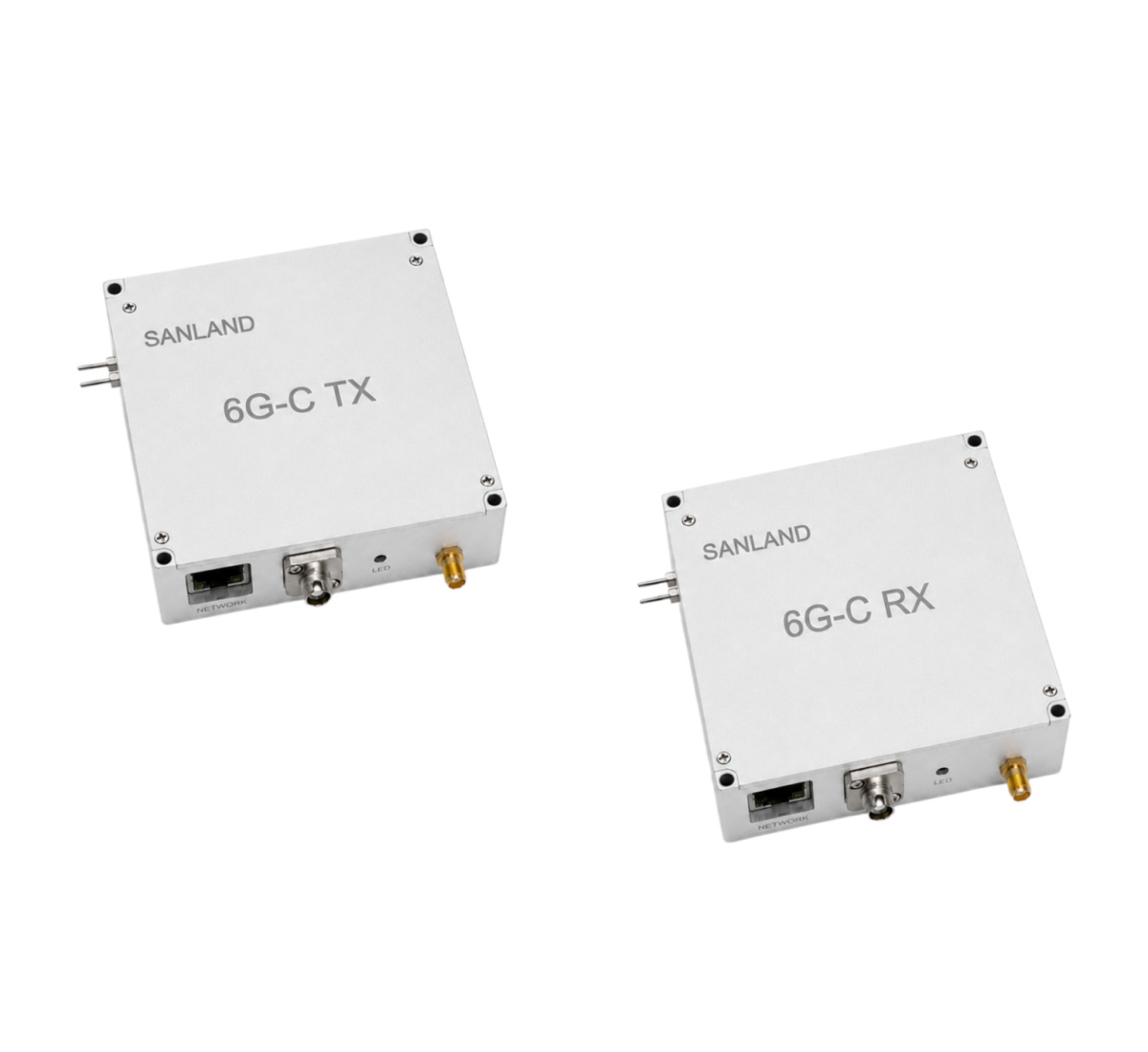

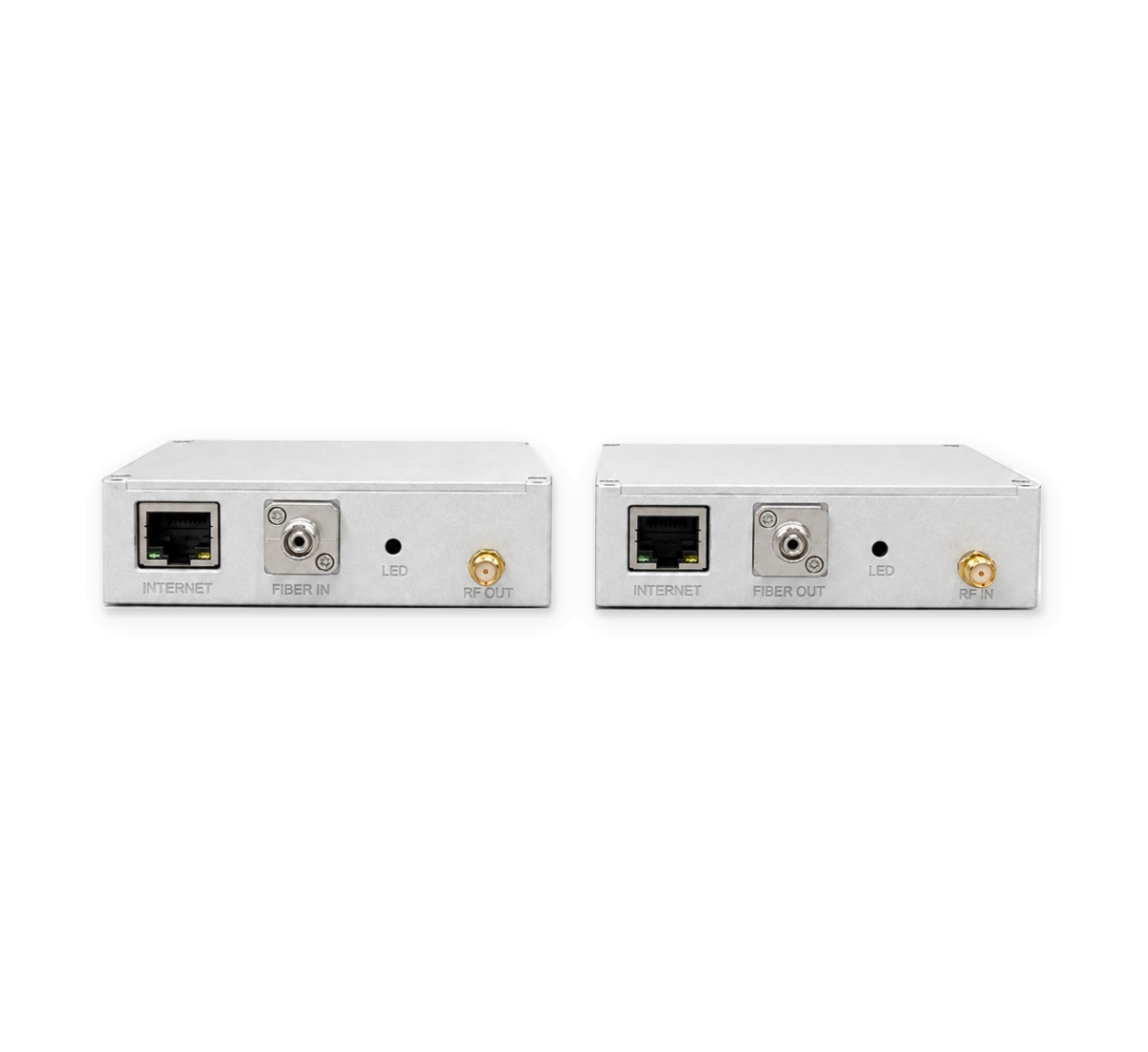

Le SANLAND RFoF-C est une liaison RF analogique sur fibre optique télécommandée, conçue pour transporter des signaux RF de 5 MHz à 6 GHz sur fibre monomode. Un émetteur 6G-C et un récepteur 6G-C forment une liaison optique RF point à point complète, avec des interfaces SMA 50 Ω et une connexion optique FC/APC à 1550 nm.

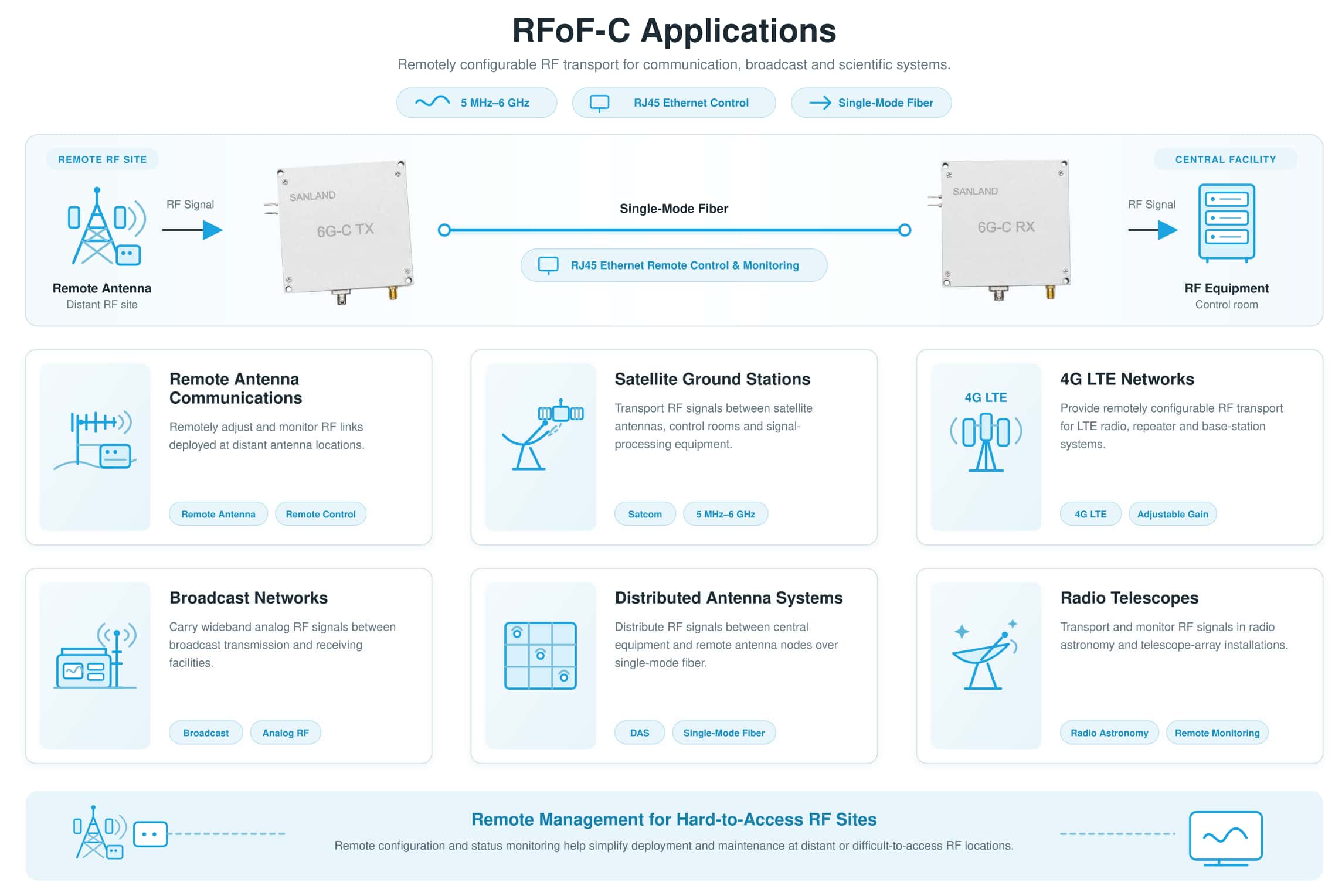

Un microcontrôleur interne, une atténuation programmable et des modes LNA sélectionnables permettent aux utilisateurs de configurer à distance le gain de liaison en fonction des différentes conditions d'entrée RF. Via l'interface Ethernet RJ45, les opérateurs peuvent ajuster le gain et surveiller le niveau RF et la température depuis un ordinateur distant, réduisant ainsi les besoins de maintenance sur site pour les antennes, les systèmes de télécommunications par satellite, les systèmes DAS et les sites de diffusion distants.

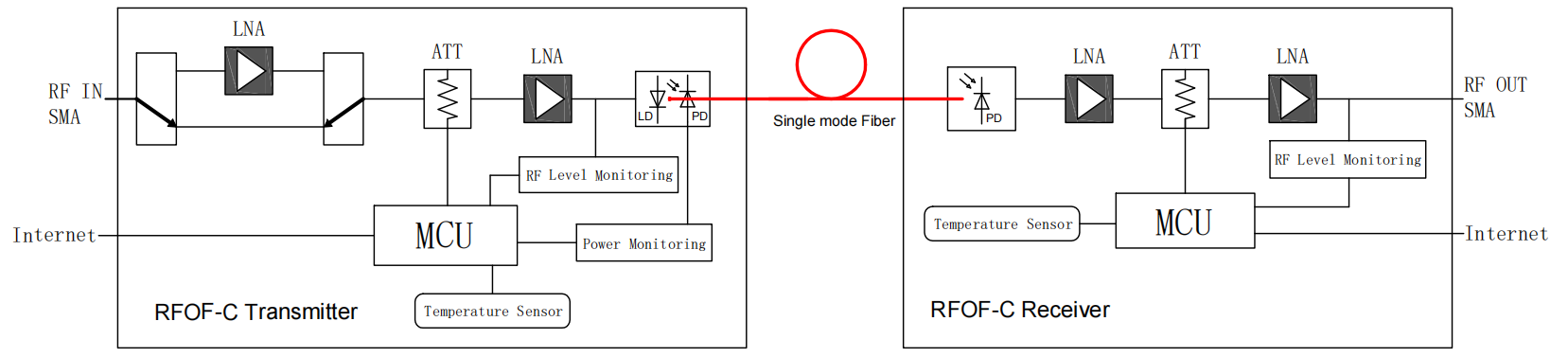

Architecture fonctionnelle RFoF-C
Une liaison RFoF-C complète intègre le conditionnement du signal RF, la conversion optique, la surveillance embarquée et le contrôle Ethernet entre l'émetteur et le récepteur.
Les étages LNA et d'atténuation gèrent les niveaux de signal RF à travers la liaison.
Les signaux RF sont convertis pour être transmis sur fibre monomode et récupérés au niveau du récepteur.
Les microcontrôleurs embarqués connectent les fonctions de contrôle et de surveillance à l'interface Ethernet RJ45.
Modes de fonctionnement RF sélectionnables
| Paramètre | LNA désactivé | LNA ON |
| Gain nominal du lien | 6 dB | 36 dB |
| Entrée P1dB | −5 dBm | −35 dBm |
| Figure de bruit | 29 dB | 8 dB |
| SFDR | 103 dB·Hz2/3 | 98 dB·Hz2/3 |
| Gain de platitude | ±2,5 dB | ±2,5 dB |
| Liaison plate sur toute la plage de 36 MHz | ±0,5 dB | ±0,5 dB |
LNA désactivé : Capacité de gestion de la puissance d'entrée plus élevée et 103 dB·Hz2/3SFDR pour des signaux d'entrée RF plus puissants.
LNA activé : Gain de liaison nominal de 36 dB et facteur de bruit de 8 dB pour la réception de signaux RF de faible niveau.
Foire aux questions
L'interface Ethernet RJ45 permet aux utilisateurs de régler à distance le gain de liaison, notamment l'atténuation programmable de l'émetteur. Le logiciel PC distant prend également en charge la surveillance du niveau RF et de la température.
Le RFoF-C se connecte à un ordinateur de contrôle via son interface Ethernet RJ45. Un logiciel PC distant permet d'accéder aux fonctions de réglage et de surveillance disponibles.
L'émetteur RFoF-C offre une atténuation programmable de 0 à 31 dB par pas de 1 dB, permettant d'ajuster le niveau du signal RF en fonction des différentes conditions d'entrée.
LNA activé offre un gain de liaison nominal de 36 dB, un facteur de bruit de 8 dB et un seuil de puissance à 1 dB (P1dB) de −35 dBm, ce qui le rend adapté aux signaux d'entrée RF de faible niveau. LNA désactivé offre un gain de liaison nominal de 6 dB, un facteur de bruit de 29 dB, un seuil de puissance à 1 dB (P1dB) de −5 dBm et une bande passante de 103 dB·Hz.2/3 SFDR pour des entrées RF plus puissantes.

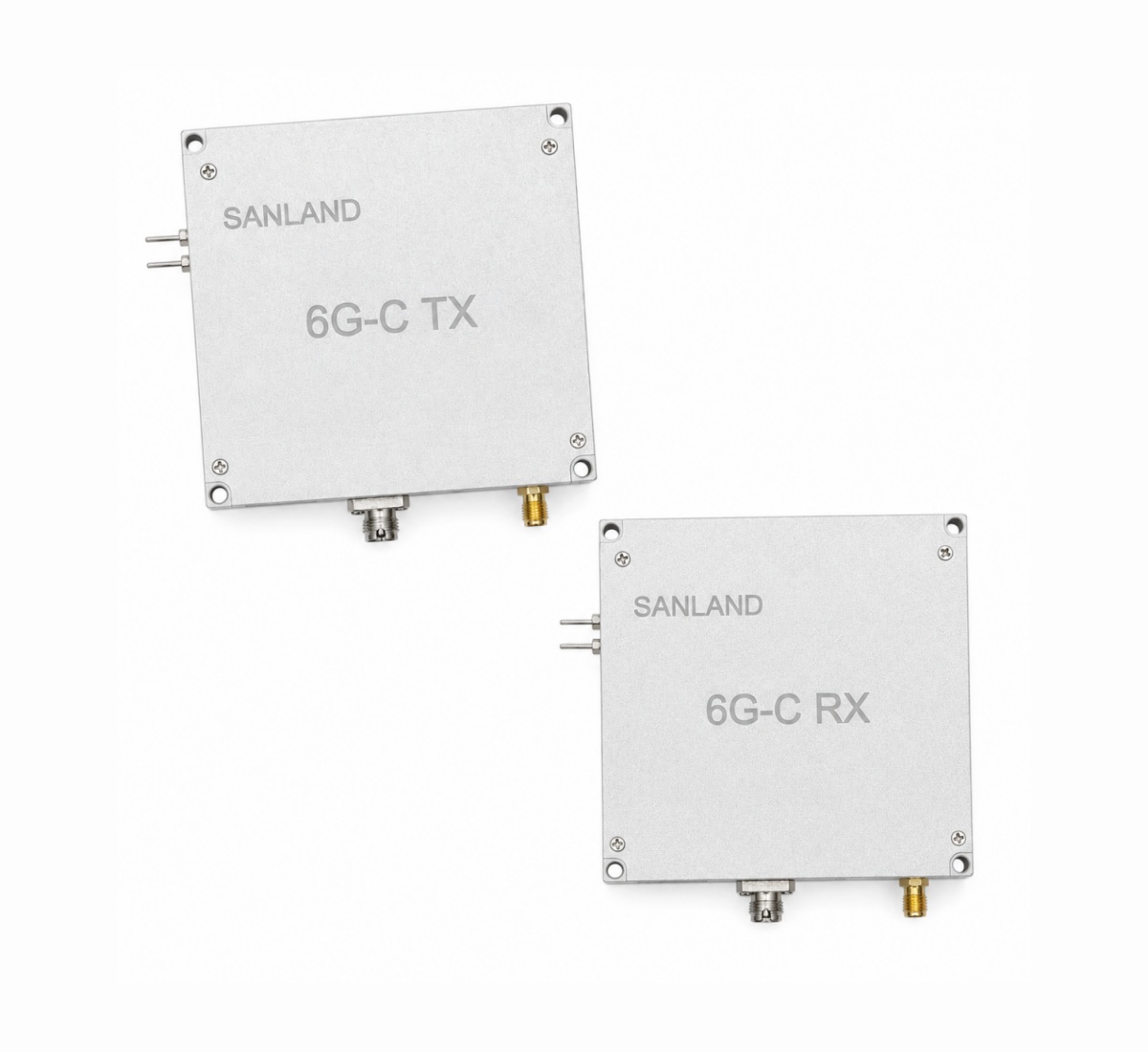

Une liaison RFoF-C complète nécessite un émetteur 6G-C et un récepteur 6G-C. L'émetteur convertit le signal RF en un signal optique pour la transmission sur fibre monomode, et le récepteur reconvertit le signal optique en signal RF à l'extrémité distante.
Le RFoF-C est conçu pour les applications nécessitant une commande à distance et une surveillance en temps réel, et non la seule transmission de signaux RF. Outre la transmission RF analogique sur fibre optique de 5 MHz à 6 GHz, il intègre un microcontrôleur interne, une commande RF programmable, une connectivité Ethernet RJ45, ainsi que la surveillance du niveau RF et de la température.
Cela rend la technologie RFoF-C particulièrement adaptée aux systèmes RF déployés à distance, où les paramètres de fonctionnement doivent être ajustés ou surveillés depuis un emplacement centralisé.
Découvrez les solutions RFoF 6 GHz de SANLAND
Performances RF
| Paramètre | LNA désactivé | LNA ON |
| Gamme de fréquences | 5 MHz–6 GHz | 5 MHz–6 GHz |
| Gain de liaison réglable (valeur nominale) | 6 dB | 36 dB |
| Atténuation programmable de l'émetteur | 0–31 dB | 0–31 dB |
| Étape d'atténuation | 1 dB | 1 dB |
| Gain de platitude | ±2,5 dB | ±2,5 dB |
| Liaison plate sur toute la plage de 36 MHz | ±0,5 dB | ±0,5 dB |
| Entrée P1dB | −5 dBm | −35 dBm |
| Figure de bruit | 29 dB | 8 dB |
| SFDR | 103 dB·Hz2/3 | 98 dB·Hz2/3 |
| Entrée maximale, aucun dommage | +7 dBm | +7 dBm |
| ROS d'entrée/sortie | 2.0:1 | 2.0:1 |
| Impédance RF | 50 Ω | 50 Ω |
| Connecteur RF | SMA | SMA |
Optique et contrôle
| Paramètre | Spécification |
| Longueur d'onde optique | 1550 nm typique |
| Puissance de sortie optique | 2 ±0,5 mW |
| Type de fibre | Fibre monomode |
| Connecteur optique | FC/APC |
| Interface de contrôle | Ethernet RJ45 |
| Fonctions à distance | Réglage du gain, surveillance du niveau RF et de la température |
| Indicateur d'état | LED RVB |
Électricité, mécanique et environnement
| Paramètre | Spécification |
| Alimentation du module | 12 V CC |
| Courant TX, LNA désactivé | 310 mA |
| Courant TX, LNA activé | 385 mA |
| Courant RX | 310 mA |
| Dimensions | 92 × 90 × 25 mm |
| Température de fonctionnement | −20°C à +75°C |
| Température de stockage | −40 °C à +85 °C |
| Humidité relative de stockage | 5 % à 95 % |
RFoF-C permet le transport RF à large bande pour les sites distribués et difficiles d'accès, avec un contrôle et une surveillance basés sur Ethernet pour simplifier l'exploitation du système et la maintenance sur site.
