Le SG117 est un amplificateur large bande GaAs pHEMT conçu pour l'amplification RF large bande à usage général, du courant continu à 3,5 GHz. Combinant gain élevé, faible bruit, linéarité élevée et stabilité absolue dans un boîtier compact à 6 broches, le SG117 convient aux étages d'entrée RF, aux amplificateurs tampons et aux étages de gain des systèmes de communication sans fil, haut débit et par satellite. Son alimentation unique de 5 V et son format compact SOT-363 facilitent son intégration dans les conceptions RF à espace restreint.

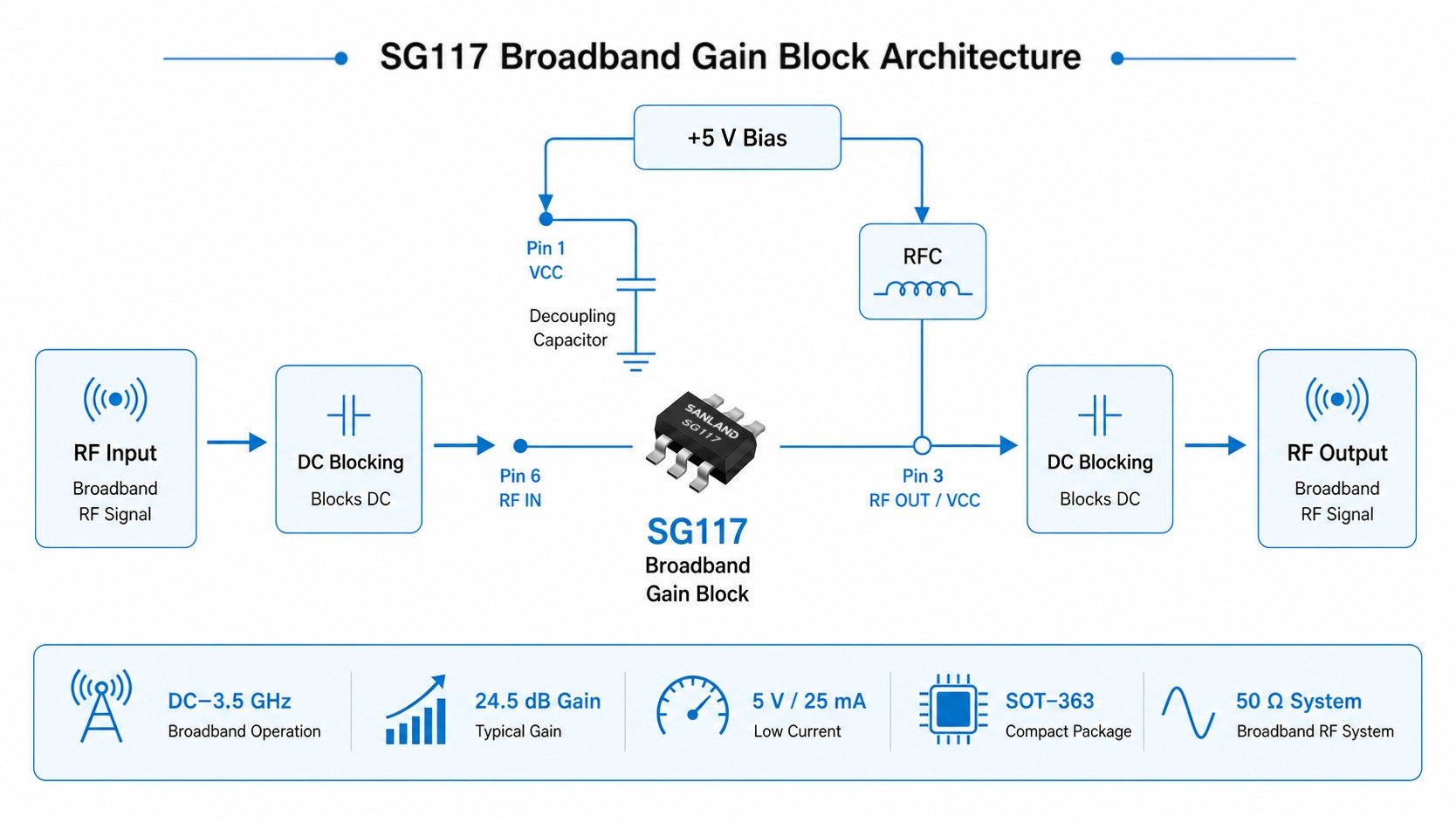

SANLAND SG117 broadband RF gain block amplifier architecture showing RF input and output, DC blocking capacitors, 5V bias, RFC bias feed, Pin 6 RF input, Pin 3 RF output/VCC, and SOT-363 package

 Attribution des codes PIN et du paquet

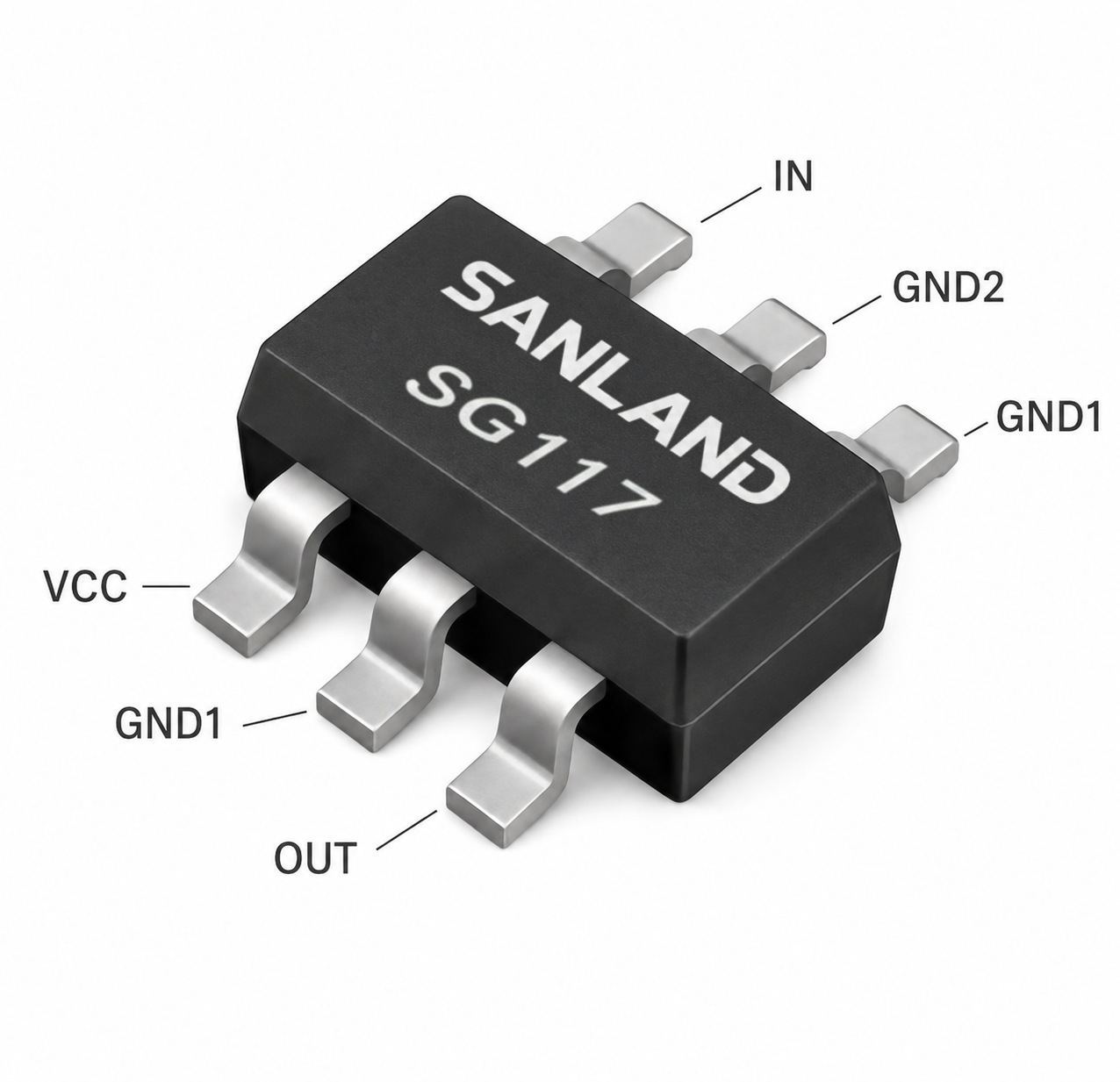

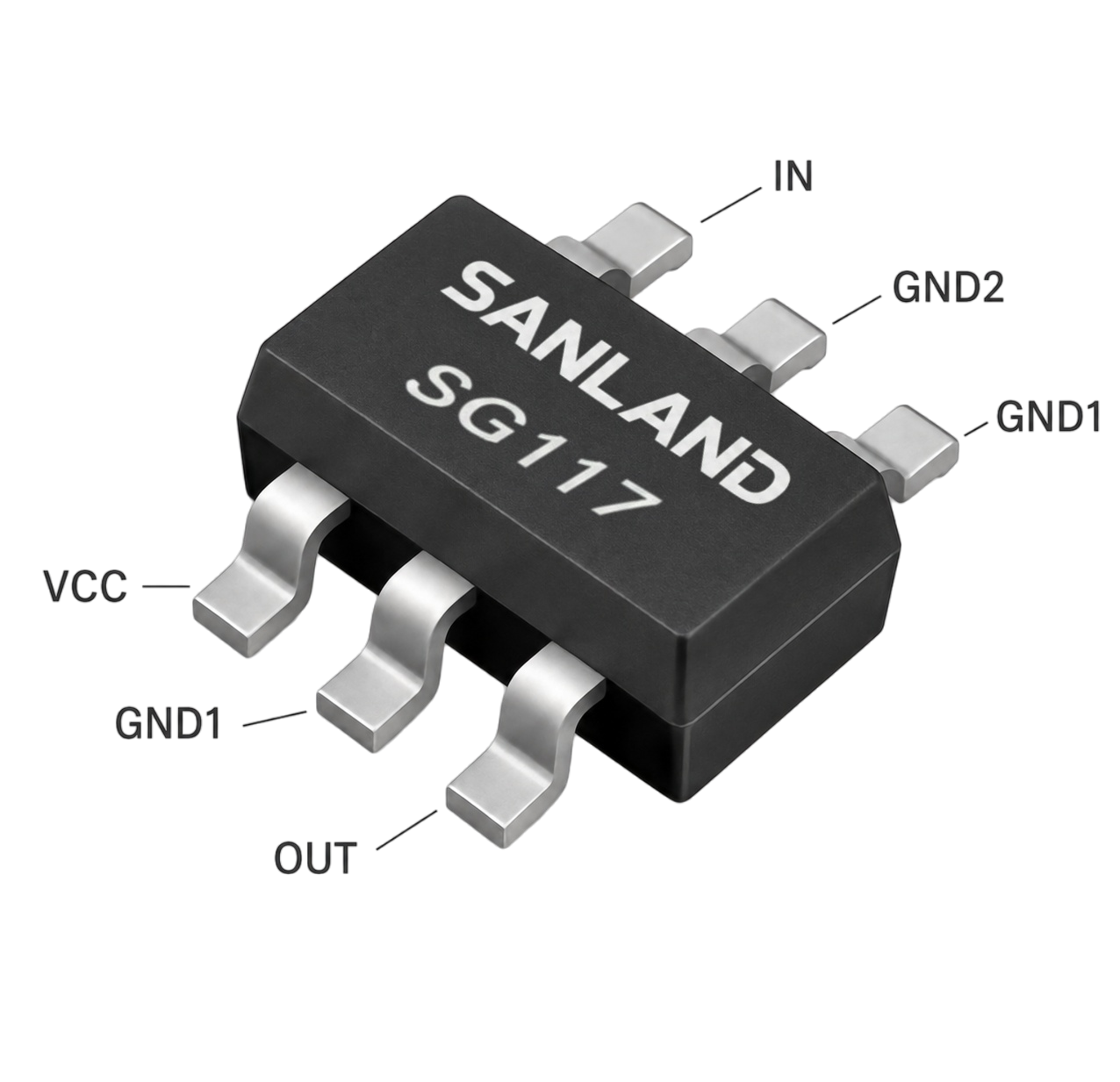

SG117 SOT-363 RF gain block amplifier pin assignment showing VCC, RF input, RF output/VCC and ground pins

Épingle	Fonction	Description
1	VCC	Tension de polarisation de la grille d'entrée
2, 4, 5	GND	GND
3	Sortie RF / VCC	Sortie RF ; appliquer VCC via une inductance RF ; condensateur de blocage CC requis
6	Entrée RF	Entrée RF ; condensateur de blocage CC requis

Dimensions du corps : 2,2 × 1,35 × 1,1 mm Max.

Le boîtier compact SOT-363 à 6 broches rend le SG117 adapté aux conceptions d'amplificateurs MMIC à large bande où l'espace sur le circuit imprimé est limité.

Évaluation de la conception RF héritée

Évaluation d'une alternative au BGA2866 ou au BGA2867 ?

Le SG117 est un amplificateur RF large bande 5 V, en boîtier SOT-363, couvrant la plage de fréquences de 0 à 3,5 GHz. Il peut être envisagé pour une évaluation technique dans certaines conceptions existantes à base de BGA2866 et BGA2867. Le gain requis, le facteur de bruit, les performances de sortie et le circuit de polarisation existant doivent être vérifiés en fonction de l'application prévue.

DC–3,5 GHz Alimentation 5 V Boîtier SOT-363

Pièce de référence NXP

Conceptions BGA2866

NXP spécifie Gain typique de 23,9 dB à 950 MHz. SG117 est répertorié à 24,5 dB à 1 GHzUtilisez ces valeurs comme points de départ et comparez la réponse en gain sur votre bande de fréquences réelle.

Vérification en cours : 17,4 mA pour BGA2866 contre 25 mA typiques pour SG117, les deux à 5 V.

Pièce de référence NXP

Conceptions BGA2867

NXP spécifie Gain typique de 27,1 dB à 950 MHz. SG117 est répertorié à 24,5 dB à 1 GHzVérifiez si la marge de gain du système disponible répond à vos exigences.

Vérification en cours : 21,7 mA pour BGA2867 contre 25 mA typiques pour SG117, les deux à 5 V.

Les valeurs typiques publiées ci-dessus correspondent à des fréquences de test et des conditions d'évaluation différentes. Comparez les dispositifs à des fréquences identiques dans le circuit prévu à cet effet.

Vérification critique : circuit de polarisation de sortie

SG117 utilise la broche 3 pour Sortie RF / VCC et nécessite une inductance RF pour la polarisation de sortie. Les BGA2866 et BGA2867 indiquent que la broche 3 est RF_OUT et ne nécessitent pas d'inductance de sortie. Avant d'envisager un remplacement, vérifiez les connexions du circuit imprimé, les composants de polarisation et les condensateurs de blocage CC.

Éléments à vérifier dans votre conception

performances RFGain, NF, P1dB et OIP3 sur toute la bande de fonctionnement.

Circuit et alimentationPolarisation de sortie, blocage du courant continu, bilan de courant, marge thermique.

Besoins d'approvisionnementCalendrier des qualifications et estimation de la demande annuelle.

Demander une vérification croisée

Veuillez envoyer à l'équipe d'ingénierie de SANLAND votre numéro de pièce d'origine, votre plage de fréquences, votre gain/NF cible, vos exigences de linéarité, votre schéma ou nomenclature (si disponible) et votre quantité annuelle.

Demander une vérification croisée

 Foire aux questions

Quelle est la plage de fréquences de fonctionnement du SG117 ?

Le SG117 est conçu pour l'amplification RF à large bande de DC à 3,5 GHz.

Quelle est la tension d'alimentation requise par le SG117 ?

Le SG117 est un amplificateur de gain RF 5 V avec un courant de repos typique de 25 mA, ce qui le rend adapté aux conceptions RF compactes et à faible courant.

Quel type d'emballage utilise le SG117 ?

Le SG117 est fourni dans un boîtier SOT-363 compact à 6 broches, adapté aux conceptions RF à espace limité.

Pour quelles applications le SG117 est-il conçu ?

Le SG117 peut être utilisé dans les étages de gain RF à large bande pour les communications sans fil, les systèmes ISM et WLAN, DBS/TVRO, les étages d'entrée RF, les amplificateurs tampons et les applications de tuner.

Le SG117 peut-il être évalué pour les conceptions MMIC haut débit existantes ?

Oui. Le SG117 peut être envisagé pour une évaluation technique lors de la migration depuis certains blocs de gain MMIC large bande SOT-363 existants, notamment les NXP BGA2866, BGA2867 et BGA2869. La configuration du circuit, le réseau de polarisation, les exigences de gain et les performances RF doivent être vérifiés indépendamment pour chaque application.

SG117 / SPÉCIFICATIONS RF

Performances RF

Paramètre	Valeur typique	Condition d'essai
Gamme de fréquences	DC–3,5 GHz	—
Gagner	24,5 dB	à 1 GHz
Figure de bruit	2,7 dB	à 1 GHz
OIP3	+21 dBm	à 1 GHz
Sortie P1dB	+10 dBm	à 1 GHz
S11	–14 dB	à 2,5 GHz
S22	–12 dB	à 2,5 GHz
S12	–32 dB	à 2,5 GHz
Tension d'alimentation	5 V	—
Courant d'alimentation	25 mA Typ.	—
Impédance du système	50 Ω	Condition d'essai
Emballer	SOT-363	6 broches

BASE DE TEST

Les performances RF typiques sont caractérisées dans un système de 50 Ω avec une alimentation de 5 V, fournissant des données de référence pour la sélection du bloc de gain à large bande et la conception RF.

SG117 / COURBES MESURÉES

Performances RF typiques en fonction de la fréquence

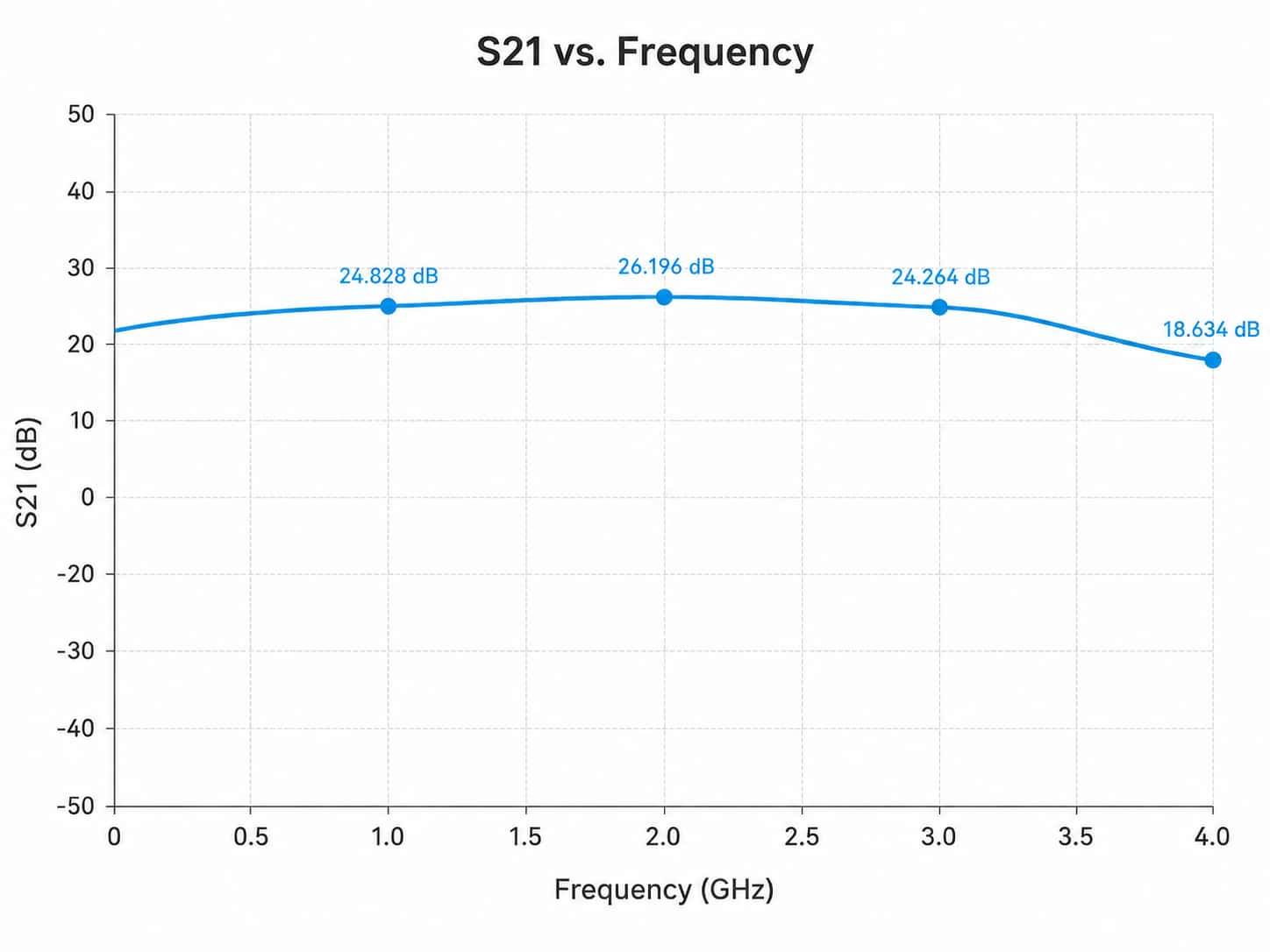

SG117 S21 versus frequency curve showing broadband forward transmission performance from 0 to 4 GHz, with S21 values of 24.828 dB at 1 GHz, 26.196 dB at 2 GHz, 24.264 dB at 3 GHz and 18.634 dB at 4 GHz — 01 **S21** Transmission directe

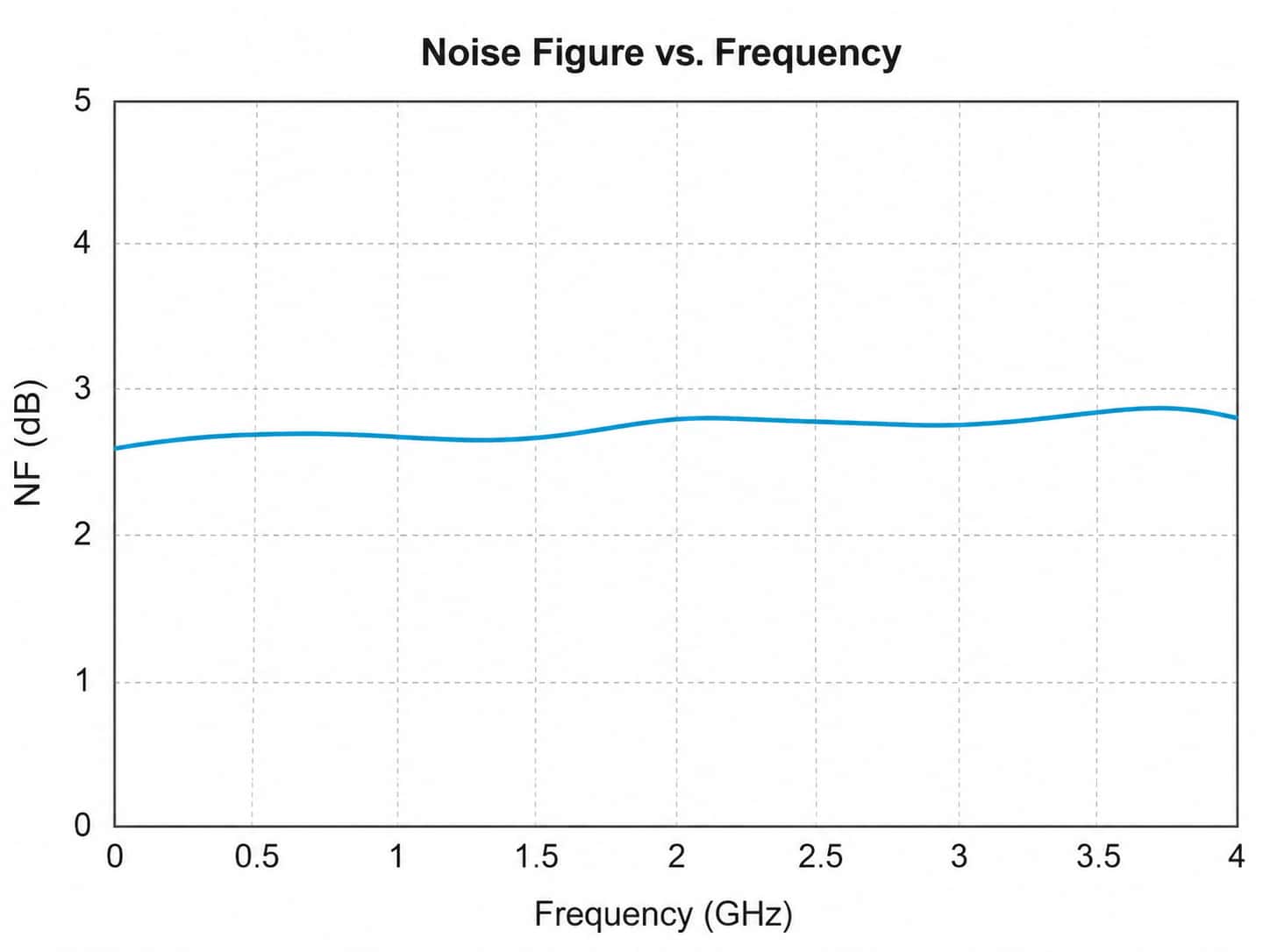

SG117 RF gain block noise figure versus frequency curve showing NF performance across the broadband operating range — 02 **Figure de bruit** réponse au bruit

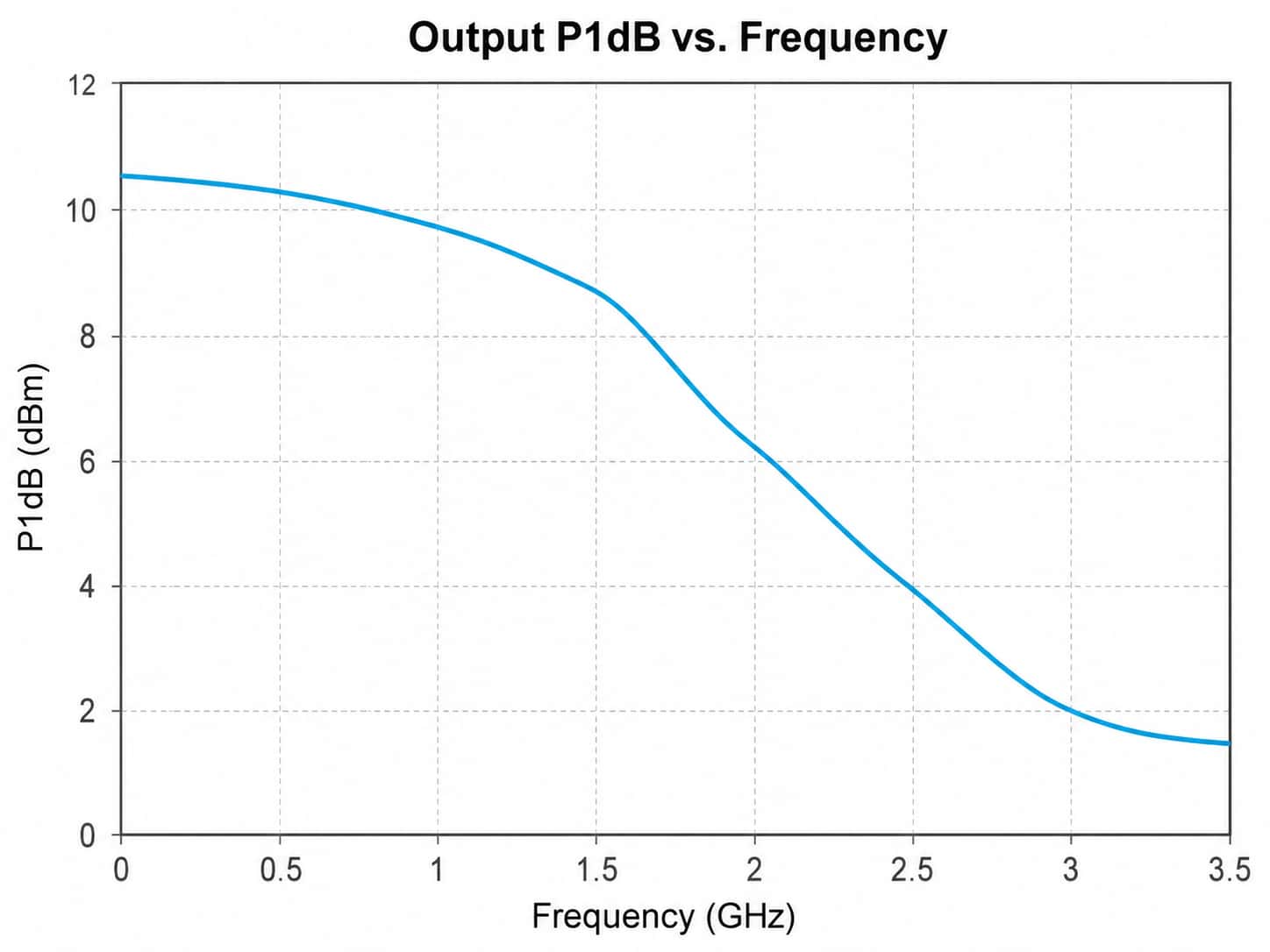

SG117 RF gain block output P1dB versus frequency curve showing output compression performance across the operating frequency range — 03 **Sortie P1dB** Compression de sortie

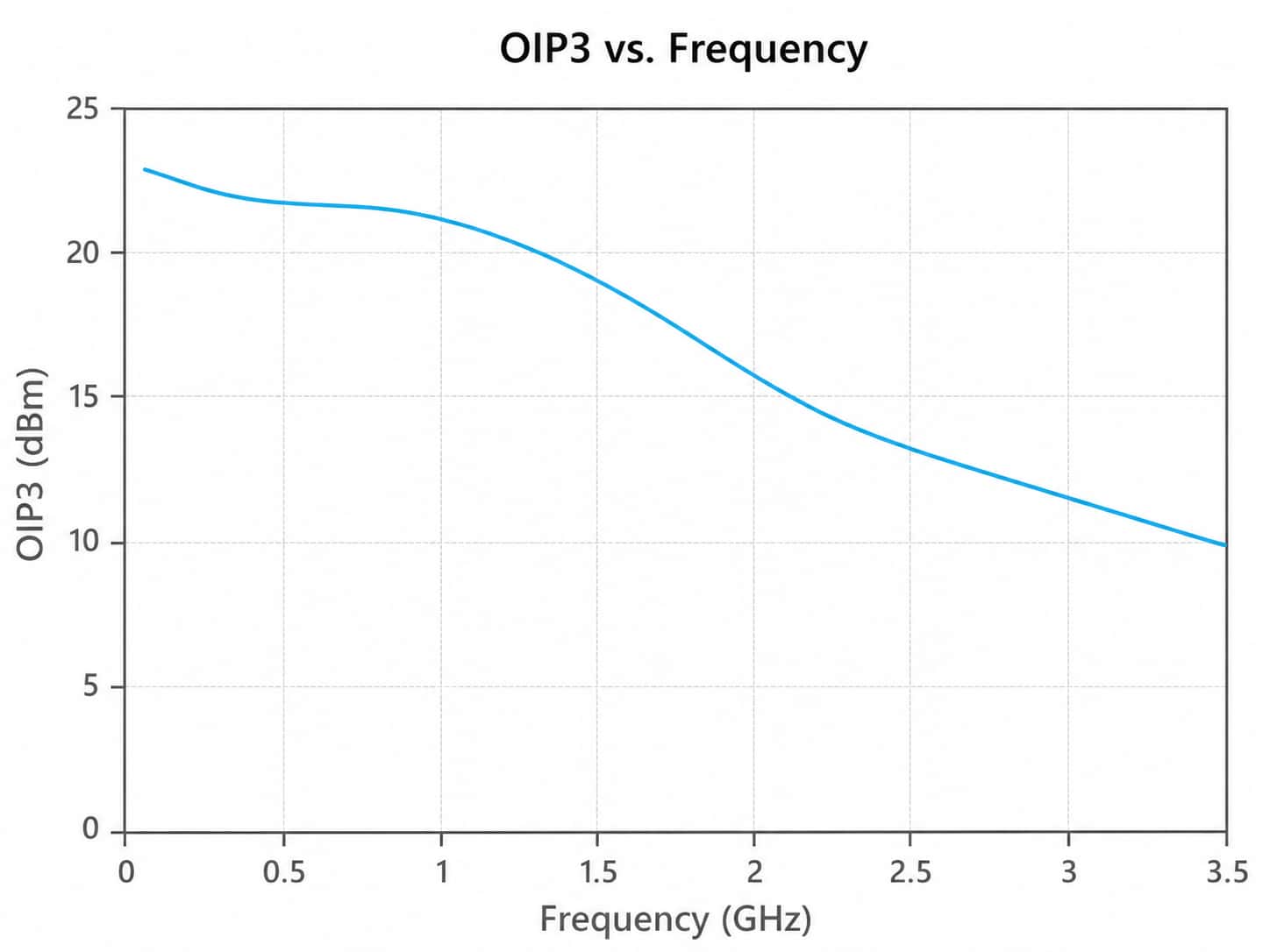

SG117 RF gain block OIP3 versus frequency curve showing third-order intercept performance across the broadband operating range — 04 **OIP3** Réponse linéaire

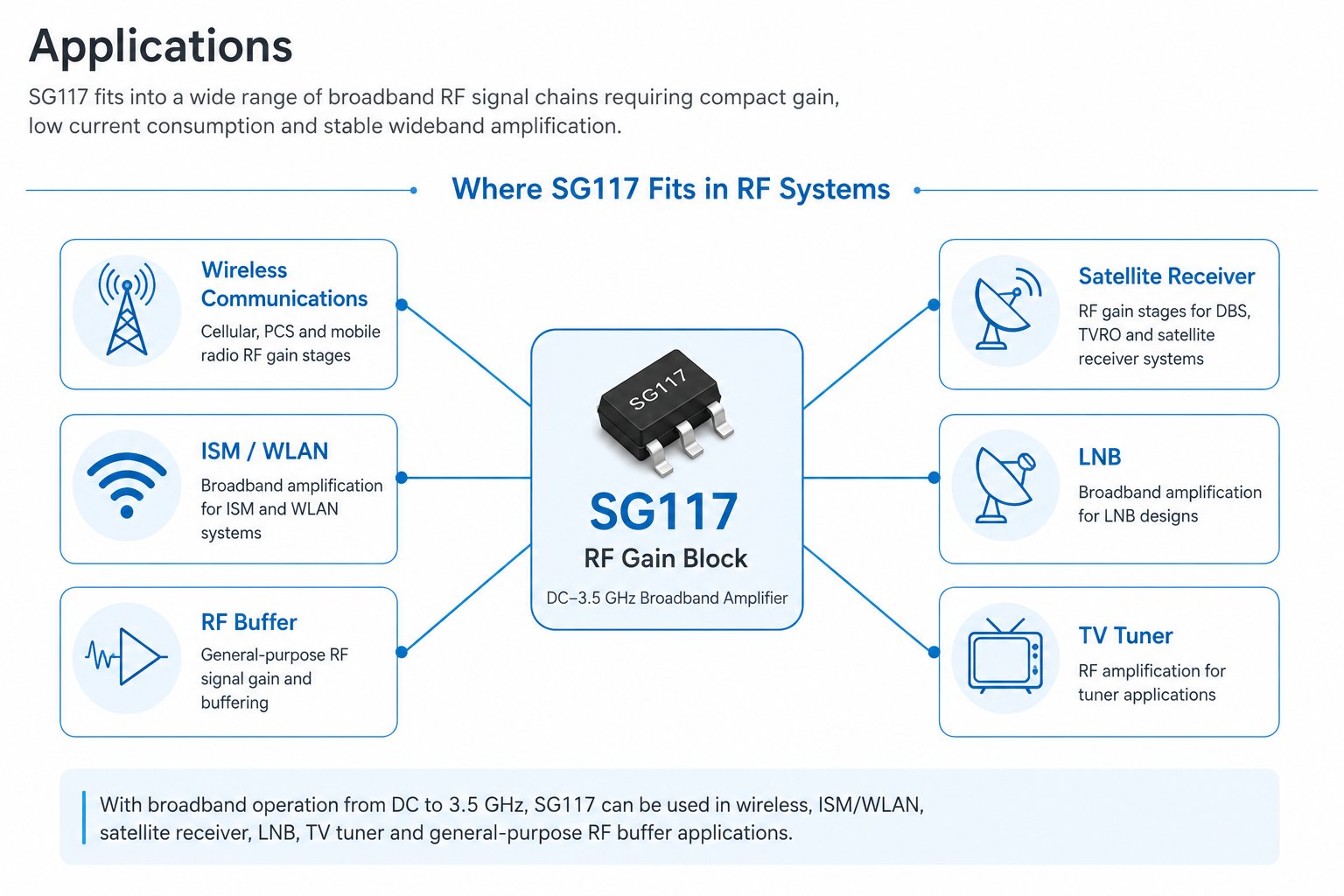

SG117 DC–3.5 GHz RF gain block applications for wireless communications, ISM/WLAN, RF buffering, satellite receivers, LNB and TV tuner systems

Le SG117 peut être utilisé comme amplificateur tampon RF à large bande et bloc de gain MMIC pour les applications frontales RF, notamment les communications sans fil, les systèmes ISM/WLAN, les récepteurs satellite, les LNB et les tuners TV. Sa réponse à large bande de 0 à 3,5 GHz permet une amplification et une mise en tampon RF à usage général sur une large gamme de chaînes de signaux.
