Circuit intégré amplificateur RF SG204 1,8 GHz GaAs pHEMT

Caractéristiques principales

● Fonctionnement de 50 MHz à 1800 MHz

● Fonctionnement sous 5 V

● Gain : 22,4 dB typique

● P1dB : 21 dBm

● OIP3 : 38 dBm

● Facteur de bruit : 1,7 dB à 1 800 MHz

● Conforme à la directive RoHS

CATÉGORIES DE PRODUITS

Le SG204 est un circuit intégré amplificateur RF MMIC simple étage GaAs pHEMT à haute linéarité, conçu pour les systèmes RF large bande de 50 MHz à 1800 MHz. Avec un gain typique de 22,4 dB, un facteur de bruit de 1,7 dB et un OIP3 de 38 dBm, le SG204 convient aux amplificateurs DOCSIS 4.0, aux nœuds optiques, aux réseaux FTTH, aux modems câble, aux passerelles résidentielles et aux applications de blocs de gain simple étage.

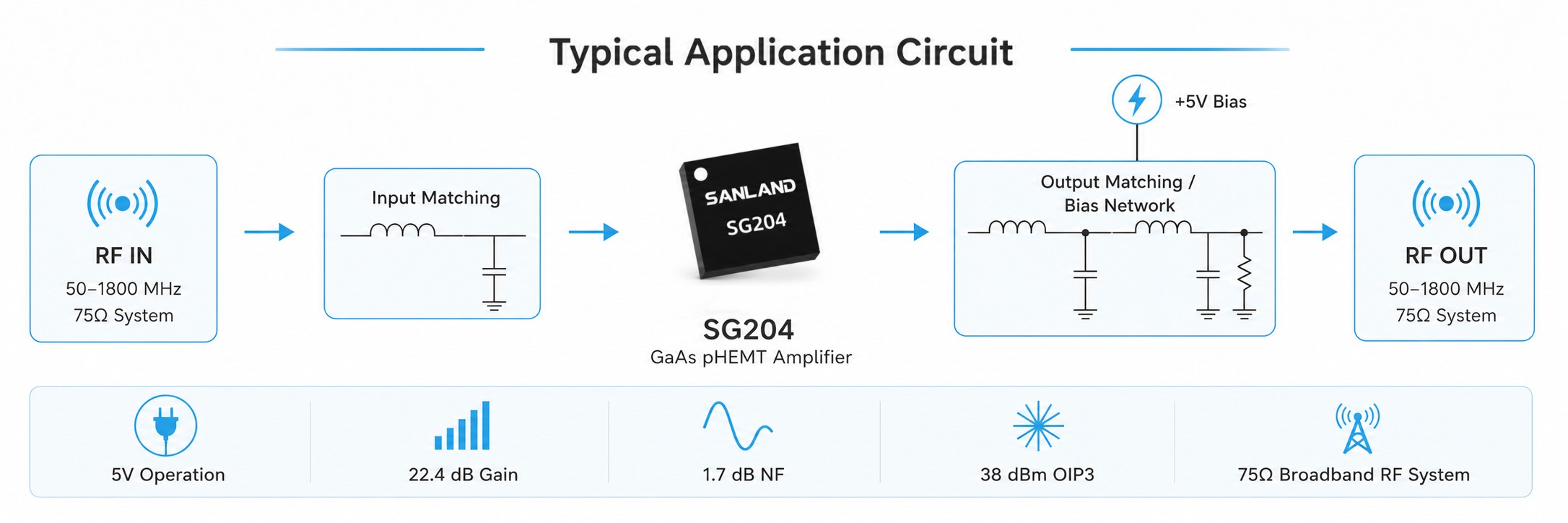

SG204 GaAs pHEMT RF amplifier typical application circuit for 50–1800 MHz broadband RF systems

Fonctionnalité	Valeur
Gamme de fréquences	50–1800 MHz
Gagner	22,4 dB Typ.
Figure de bruit	1,7 dB Typ.
OIP3	38 dBm Typ.
OP1dB	21 dBm Typ.
Tension d'alimentation	5 V
Courant d'alimentation	125 mA Typ.
Emballer	Boîtier QFN 16 broches 3 × 3 mm
Technologie	MMIC pHEMT GaAs

Le SG204 assure une amplification RF à large bande et à haute linéarité pour les systèmes RF DOCSIS 4.0 et 75Ω.

Amplificateurs DOCSIS 4.0
Nœuds optiques DOCSIS 4.0
Dispositifs PHY distants DOCSIS 4.0
FTTH GPON et GEPON
Modem câble et passerelles résidentielles DOCSIS 4.0
Bloc de gain asymétrique

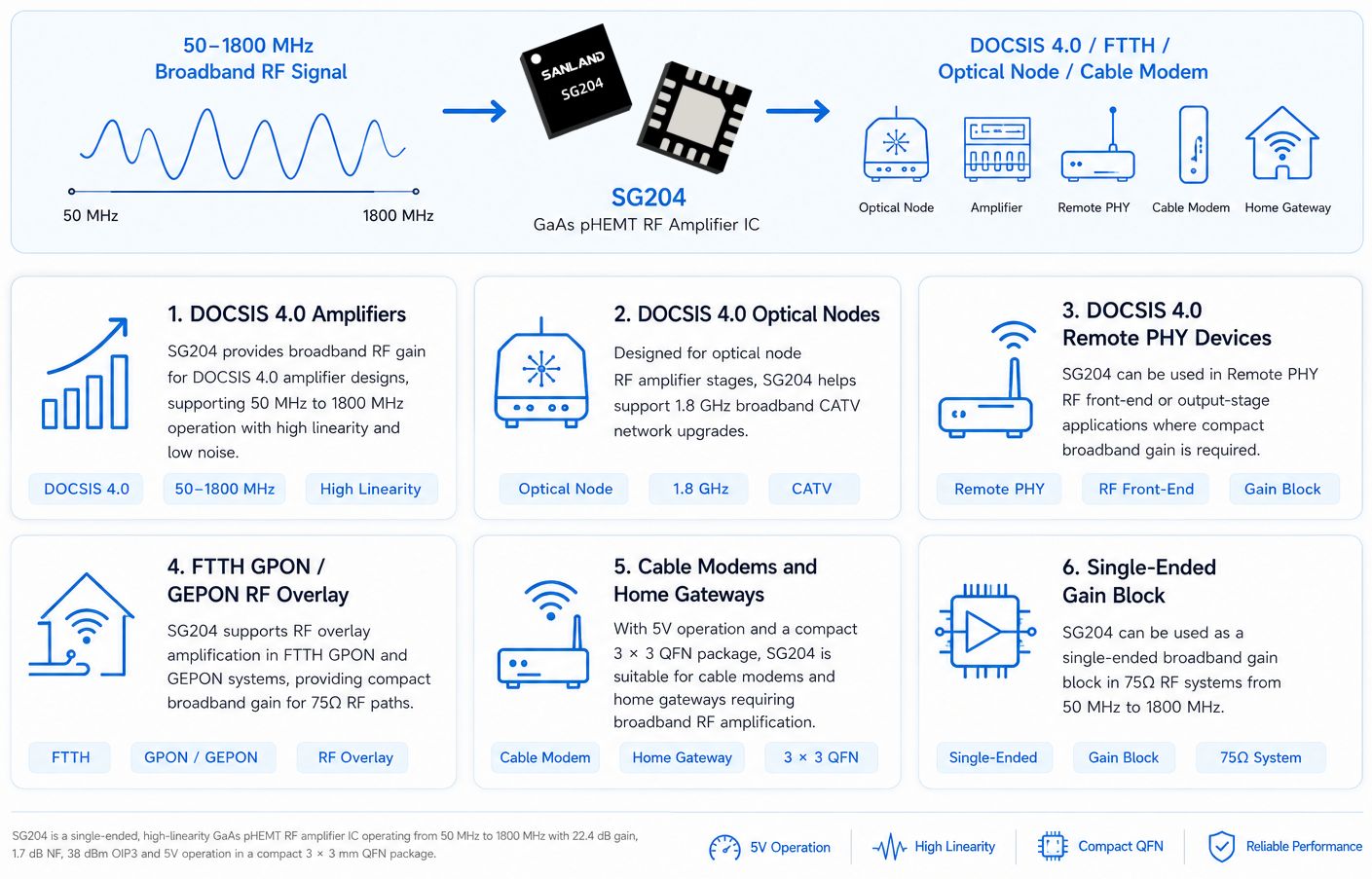

SG204 GaAs pHEMT RF amplifier applications for DOCSIS 4.0, FTTH, optical nodes, cable modems and 75Ω broadband RF systems

Balises chaudes : Amplificateur RF GaAs pHEMT Amplificateur RF pour nœud optique DOCSIS 4.0 amplificateur mmic rf Amplificateur RF 1,8 GHz Circuit intégré amplificateur RF à large bande Circuit intégré amplificateur RF pour FTTH GPON GEPON
