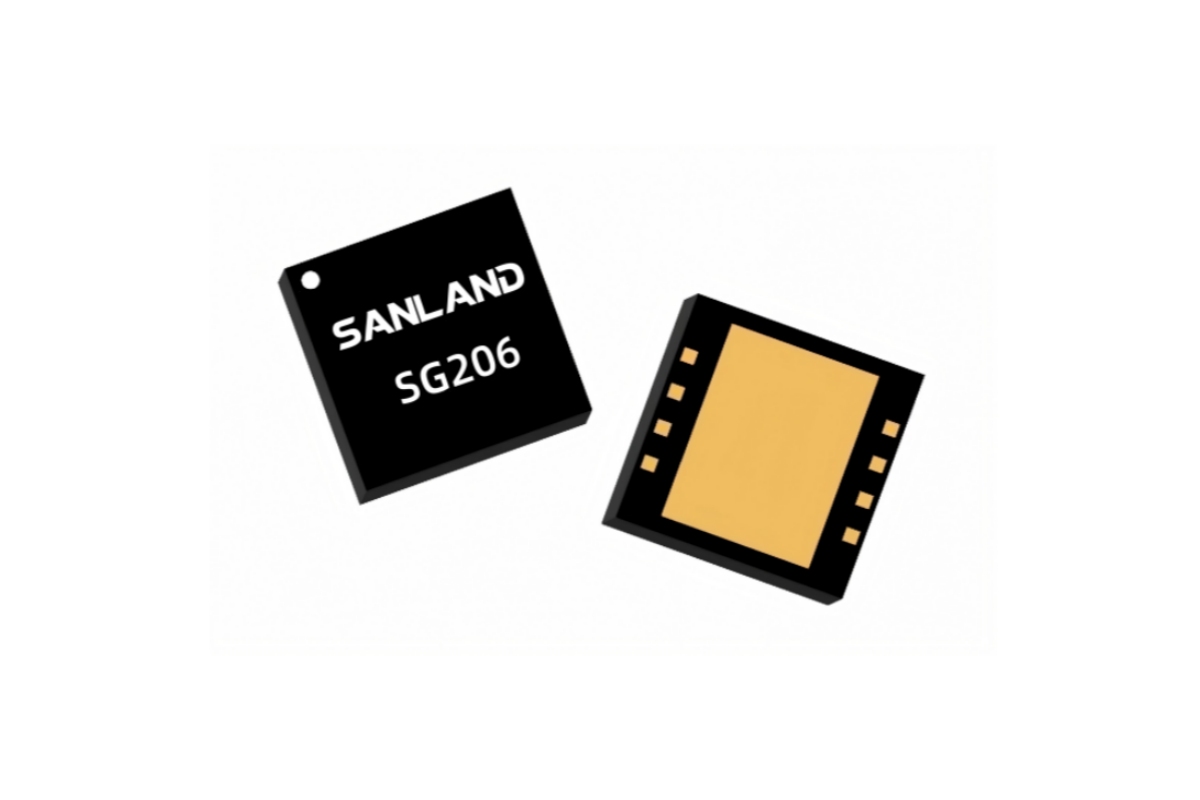

L'amplificateur RF différentiel ultra-linéaire SG206 de Sanland, basé sur la technologie pHEMT en GaAs, est conçu pour les applications CATV DOCSIS 4.0 à large bande (de 5 MHz à 1,8 GHz). Son architecture cascode offre un gain plat de 21,3 dB et une distorsion très faible. Alimenté par une tension unique de 5 V ou 8 V, le SG206 délivre un gain TCP jusqu'à 66 dBmV avec un MER de 45 dB sous 8 V, ce qui le rend idéal pour les amplificateurs DOCSIS 4.0, les nœuds optiques, les dispositifs Remote PHY, la fibre optique jusqu'au domicile (FTTH), les passerelles résidentielles et les modems câble.

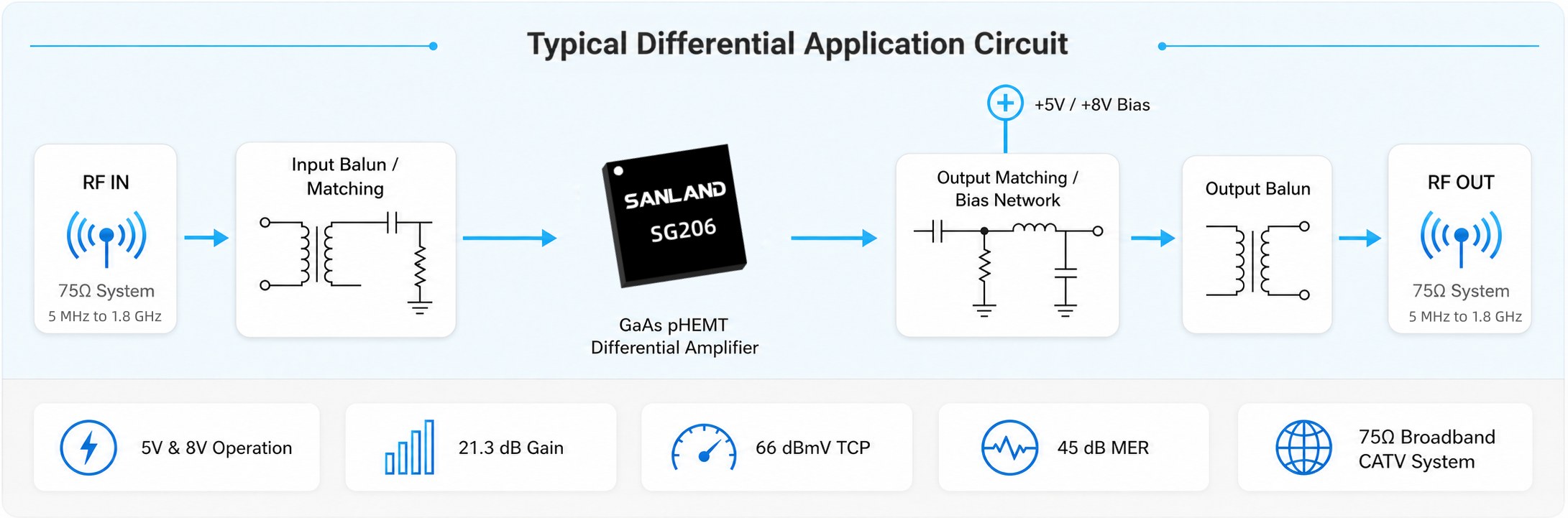

SG206 GaAs pHEMT differential RF amplifier typical application circuit for 5 MHz to 1.8 GHz 75Ω broadband CATV systems

Caractéristiques électriques à +8 V, 50–1800 MHz

Paramètre	Valeur typique
Fréquence	50–1800 MHz
Tension d'alimentation	8 V
Courant d'alimentation	325 mA
Gain à 50 MHz	20,4 dB
Gain à 1800 MHz	21,3 dB
MER	45 dB
Figure de bruit	1,7 / 3,5 dB
OIP3	42 dBm
OP1dB	29 dBm
résistance thermique	45 °C/W

Caractéristiques électriques à +5 V et +8 V, 5–700 MHz

Paramètre	Valeur typique
Fréquence	5–700 MHz
Tension d'alimentation	5V / 8V
Courant d'alimentation	308 / 317 mA
Gain à 5 MHz	20,6 dB
Gain à 700 MHz	20,6 dB
MER	45 dB
Figure de bruit	1,7 dB
OIP3	37 / 42 dBm
OP1dB	23,5 / 29 dBm
résistance thermique	45 °C/W

Le SG206 est un amplificateur RF différentiel ultra-linéaire conçu pour l'infrastructure optique DOCSIS 4.0, offrant une puissance de sortie élevée, d'excellentes performances MER et une amplification du signal CATV à large bande.

Amplificateurs DOCSIS 4.0
Nœuds optiques DOCSIS 4.0
Dispositifs PHY distants DOCSIS 4.0
Superposition RF FTTH GPON/GEPON
Modems câble
Passerelles d'accueil

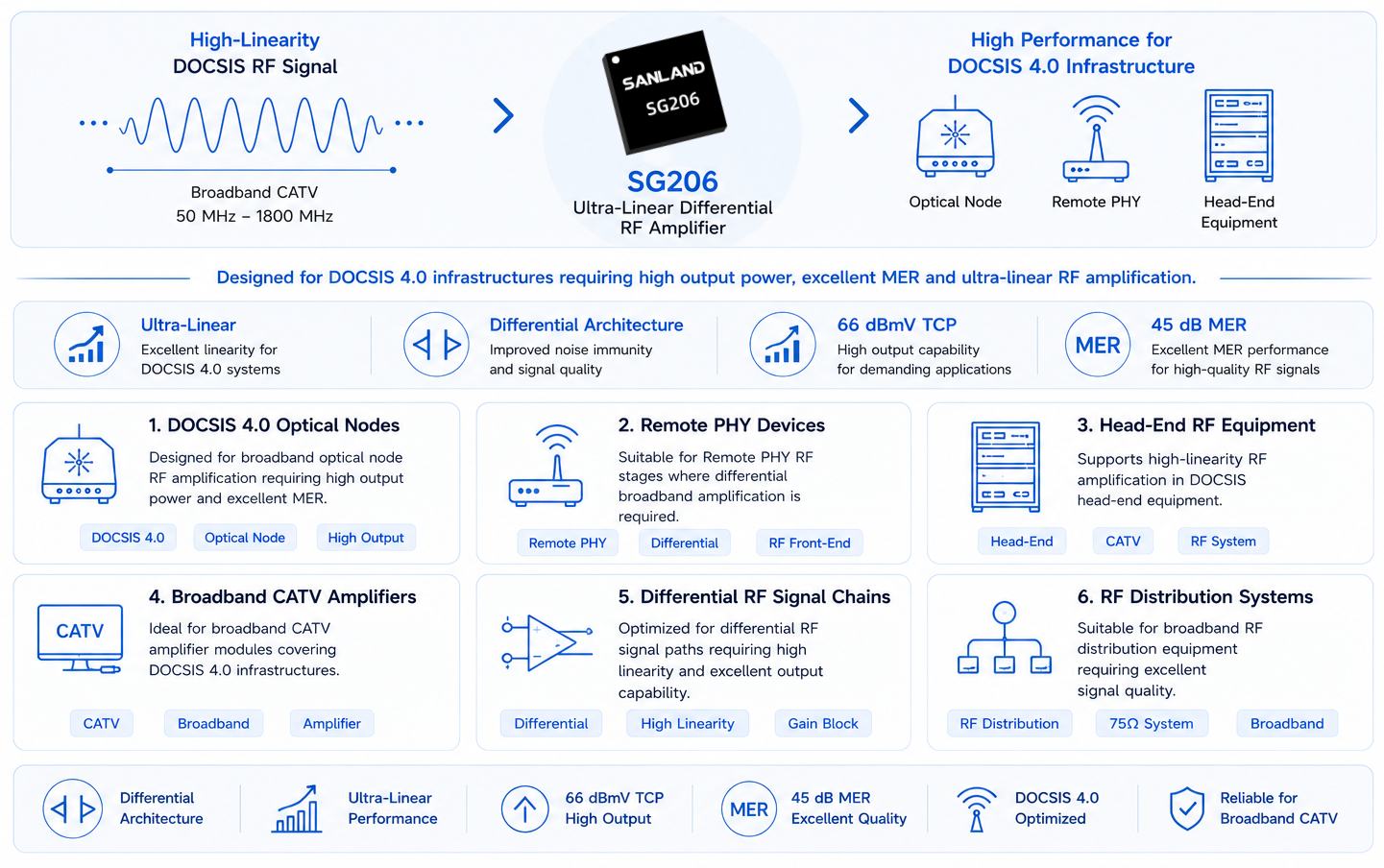

SG206 ultra-linear differential RF amplifier applications for DOCSIS 4.0 optical nodes, Remote PHY, head-end equipment and broadband CATV systems
