Circuit intégré amplificateur RF GaAs pHEMT SG207 DOCSIS amont et aval

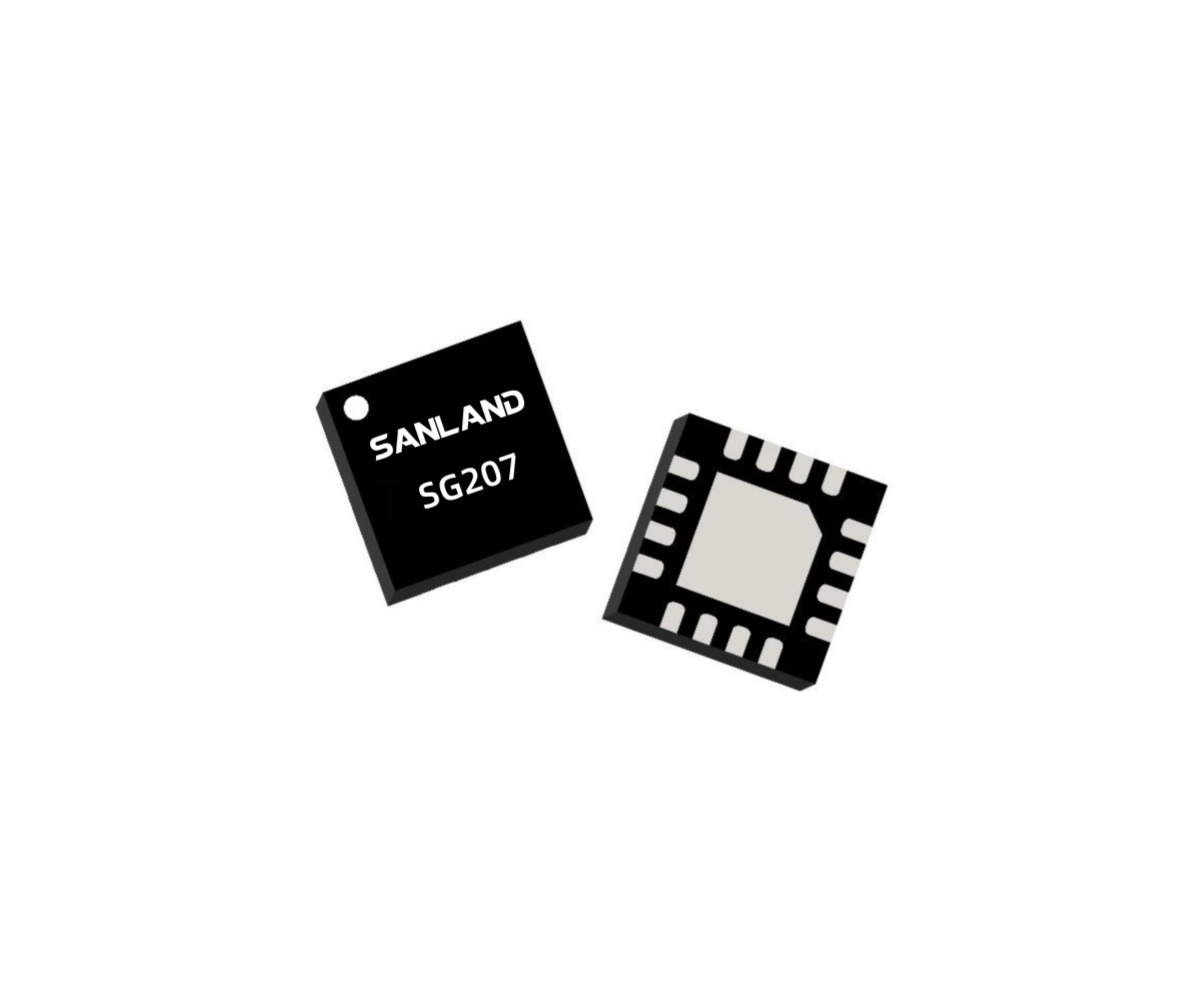

SG207 GaAs pHEMT single-ended RF amplifier IC in 3 × 3 QFN package

Circuit intégré amplificateur RF GaAs pHEMT SG207 DOCSIS amont et aval

Caractéristiques principales

● Fonctionnement de 5 MHz à 1800 MHz
● Fonctionnement en 5 V et 7 V
● Gain : 21 dB typique
● Facteur de bruit : 1,6 dB à 1 800 MHz
● OIP3 : 39 dBm typique à 7 V
● OP1dB : 23 dBm typique à 7 V
● Applications en amont : 5 MHz à 684 MHz
● Applications en aval : de 47 MHz à 1800 MHz
● Boîtier QFN 3 × 3
● Conforme à la directive RoHS
Renseignez-vous maintenant
FICHE DE DONNÉES

Le SG207 de Sanland est un circuit intégré amplificateur RF MMIC simple en GaAs pHEMT conçu pour les applications montantes et descendantes DOCSIS 3.1 et DOCSIS 4.0. Ce composant prend en charge le fonctionnement en amont de 5 MHz à 684 MHz et le fonctionnement en aval de 47 MHz à 1800 MHz, offrant un gain typique de 21 dB, un faible facteur de bruit et une linéarité élevée dans un boîtier QFN 3 × 3 compact. Alimenté par une tension unique de 5 V ou 7 V, le SG207 convient aux nœuds optiques, aux équipements CMTS de tête de réseau, aux réseaux FTTH GPON/GEPON, aux modems câble, aux passerelles résidentielles et aux applications nécessitant un bloc de gain simple.

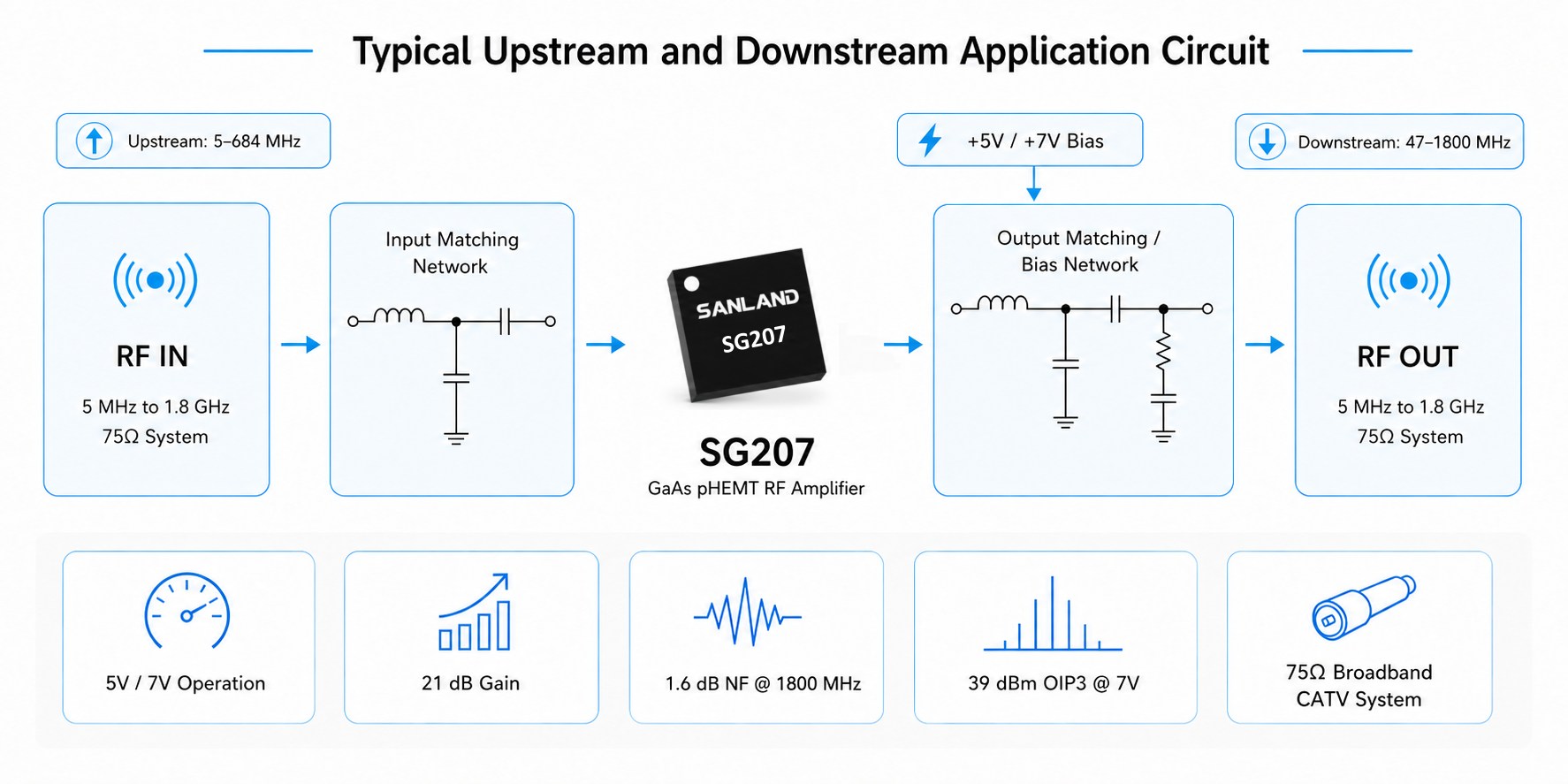

SG207 GaAs pHEMT RF amplifier typical upstream and downstream application circuit for 5 MHz to 1.8 GHz 75Ω broadband CATV systems

  • Application en aval, 47–1800 MHz
Paramètre +5V typique +7V typique
Fréquence 47–1800 MHz 47–1800 MHz
Courant d'alimentation 71 mA 101 mA
Gagner 21 dB 21,4 dB
Pente de gain 1 dB 1 dB
Isolation inverse 25 dB 25 dB
Perte de retour d'entrée 18 dB 20 dB
Perte de retour de sortie 20 dB 20 dB
Figure de bruit 1,0 / 1,6 dB 1,0 / 1,6 dB
OIP3 36 dBm 39 dBm
OP1dB 20 dBm 23 dBm
résistance thermique 57 °C/W 57 °C/W



  • Application en amont, 5–700 MHz
Paramètre +5V typique +7V typique
Fréquence 5–700 MHz 5–700 MHz
Courant d'alimentation 70 mA 100 mA
Gagner 21 dB 21,3 dB
Pente de gain 0,2 dB 0,2 dB
Isolation inverse 23 dB 23 dB
Perte de retour d'entrée 21 dB 22 dB
Perte de retour de sortie 20 dB 19 dB
Figure de bruit 0,9 / 1,0 dB 0,9 / 1,2 dB
OIP3 35 dBm 40 dBm
OP1dB 20 dBm 23 dBm
résistance thermique 57 °C/W 57 °C/W

Le SG207 prend en charge les applications RF haut débit DOCSIS en amont et en aval pour l'infrastructure de réseau câblé et les équipements utilisateurs.

  • Réseaux DOCSIS 3.1 / DOCSIS 4.0
  • Applications en amont
  • Applications en aval
  • Nœuds optiques
  • Équipement CMTS de tête de réseau
  • Modems câble et passerelles résidentielles

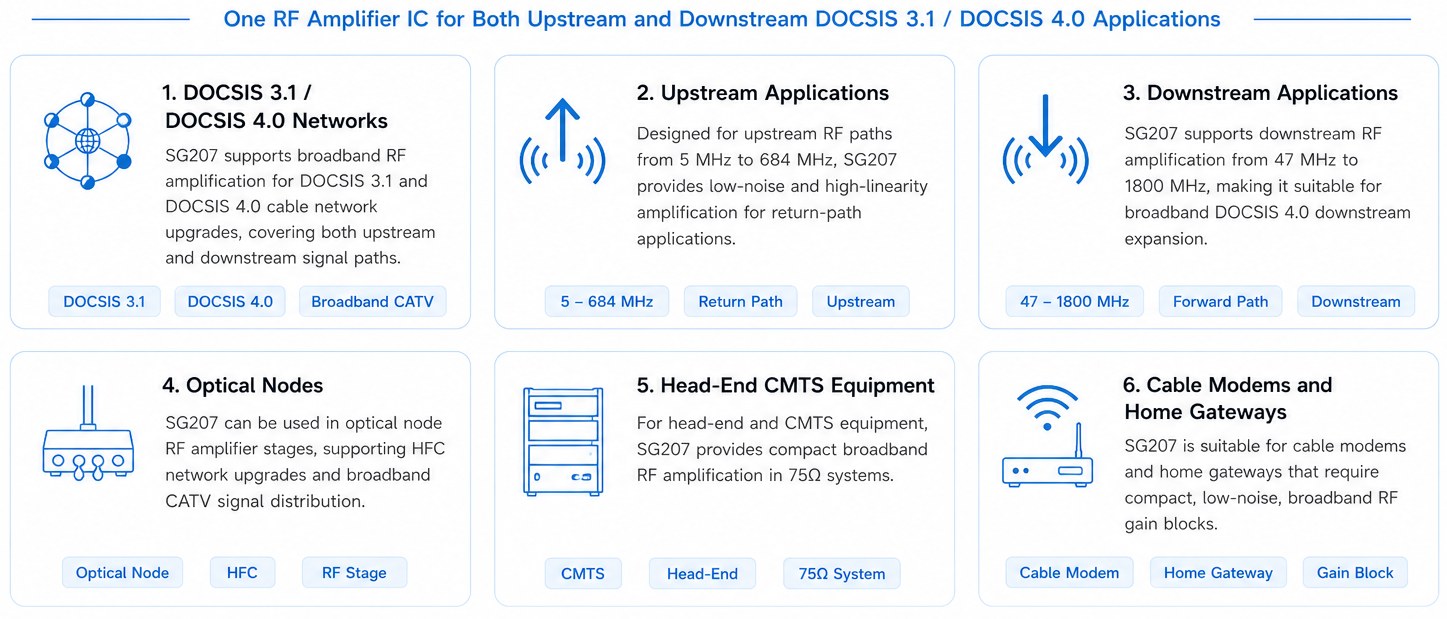

SG207 GaAs pHEMT RF amplifier for DOCSIS 3.1 and DOCSIS 4.0 upstream and downstream applications, optical nodes, CMTS equipment, cable modems and home gateways
