Le rôle de la transmission optique dans les réseaux modernes

Les câbles coaxiaux traditionnels présentent des limitations en termes de distance, de bande passante et de résistance aux interférences. En optant pour la fibre optique, les opérateurs et les fournisseurs de services bénéficient des avantages suivants :

Portée étendue sans perte de signal significative.
Prise en charge de larges plages de fréquences jusqu'à 2600 MHz.
Immunité aux bruits extérieurs et aux interférences électromagnétiques, contribuant ainsi à maintenir une qualité de signal constante.
Intégration flexible aussi bien dans les environnements FTTH que pour la télévision par satellite.

Ces avantages font des solutions d'émetteurs et de récepteurs optiques un élément important des systèmes de distribution de nouvelle génération.

Caractéristiques principales de la solution

Une liaison optique CATV+IF complète utilise un émetteur à la source du signal et un récepteur AGC à destination. Les deux modules remplissent des fonctions différentes, mais fonctionnent comme un seul système de transmission.

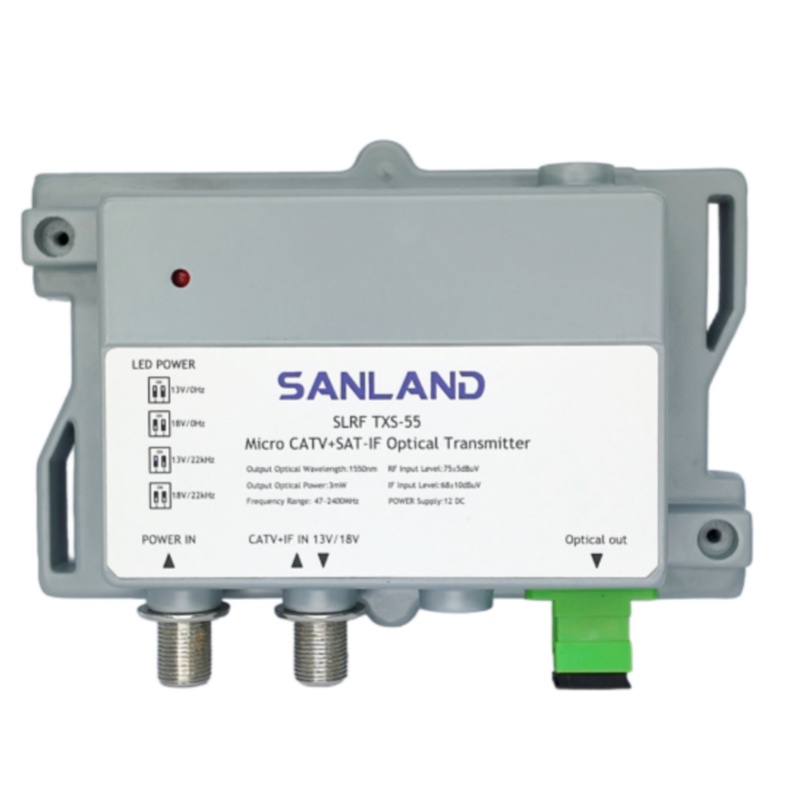

Micro CATV+SAT-IF optical transmitter SLRF TXS-55 — Émetteur optique CATV+SAT-IF

Émetteur optique

Longueur d'onde de 1550 nm · Puissance optique de 3 mW

L'émetteur convertit les signaux FI de la télévision par câble et des satellites en transmission optique pour une acheminement sur fibre monomode.

Fournit une puissance optique stable pour la transmission par fibre optique longue distance.
Supports 47–2600 MHz pour les signaux FI de la télévision par câble et par satellite.
Utilise une conception compacte et écoénergétique alimentée par 12 V CC.

Afficher les détails →

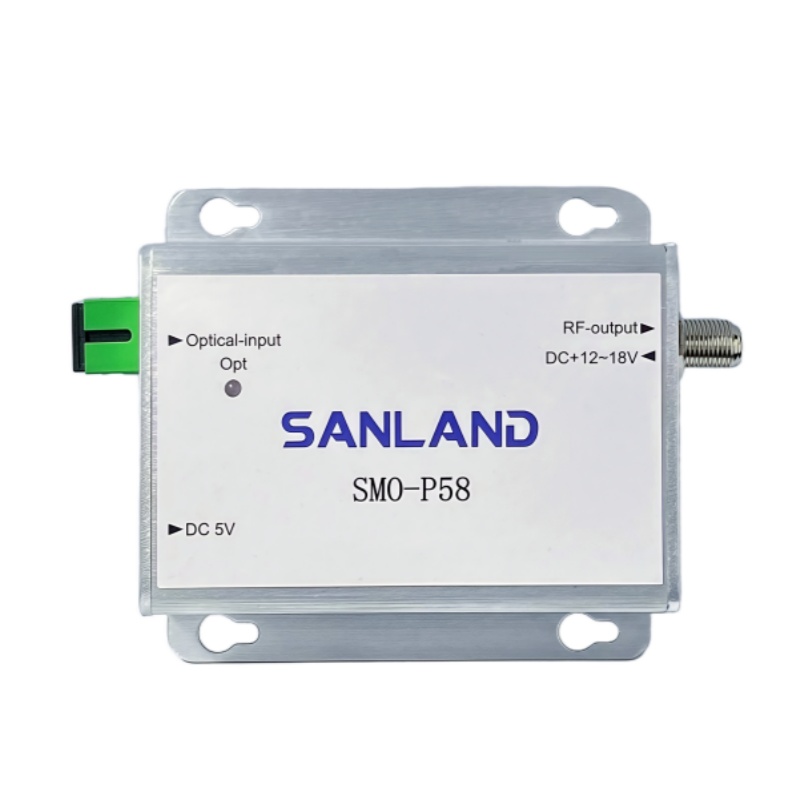

CATV optical receiver with AGC for FTTH — Récepteur optique 70–2600 MHz avec CAG

Récepteur optique avec AGC

Bande passante de 70 à 2600 MHz · Sortie RF stable

À destination, le récepteur reconvertit le signal optique en radiofréquence. Sa fonction de contrôle automatique du gain (CAG) maintient une puissance de sortie contrôlée malgré les variations de la puissance optique reçue.

Couvertures 70–2600 MHz avec une réponse en fréquence plate à ±2 dB.
Maintient 84–88 dBµV La sortie RF en entrée optique varie de −12 à −2 dBm.
Maintient un CNR et un MER élevés pour une vidéo nette et des performances haut débit stables.
Il combine une faible consommation d'énergie, des dimensions compactes et une LED de surveillance facile à lire.

Afficher les détails →

Scénarios d'application

FTTH (Fibre jusqu'au domicile)

La liaison optique permet d'acheminer les services de télévision par câble et d'Internet haut débit directement aux abonnés, aidant ainsi les utilisateurs finaux à recevoir des signaux puissants et constants avec un minimum de maintenance.

Distribution de télévision par satellite

Les signaux FI satellite et CATV peuvent être transportés par une seule fibre optique. Le système est compatible avec Commande 13/18 V et commutation de tonalité à 22 kHz couramment utilisé dans les réseaux satellitaires.

Réseaux de services mixtes

La télévision par câble, l'internet haut débit et la diffusion par satellite peuvent être intégrés dans une solution unique, simplifiant ainsi l'architecture réseau tout en réduisant les coûts d'exploitation.

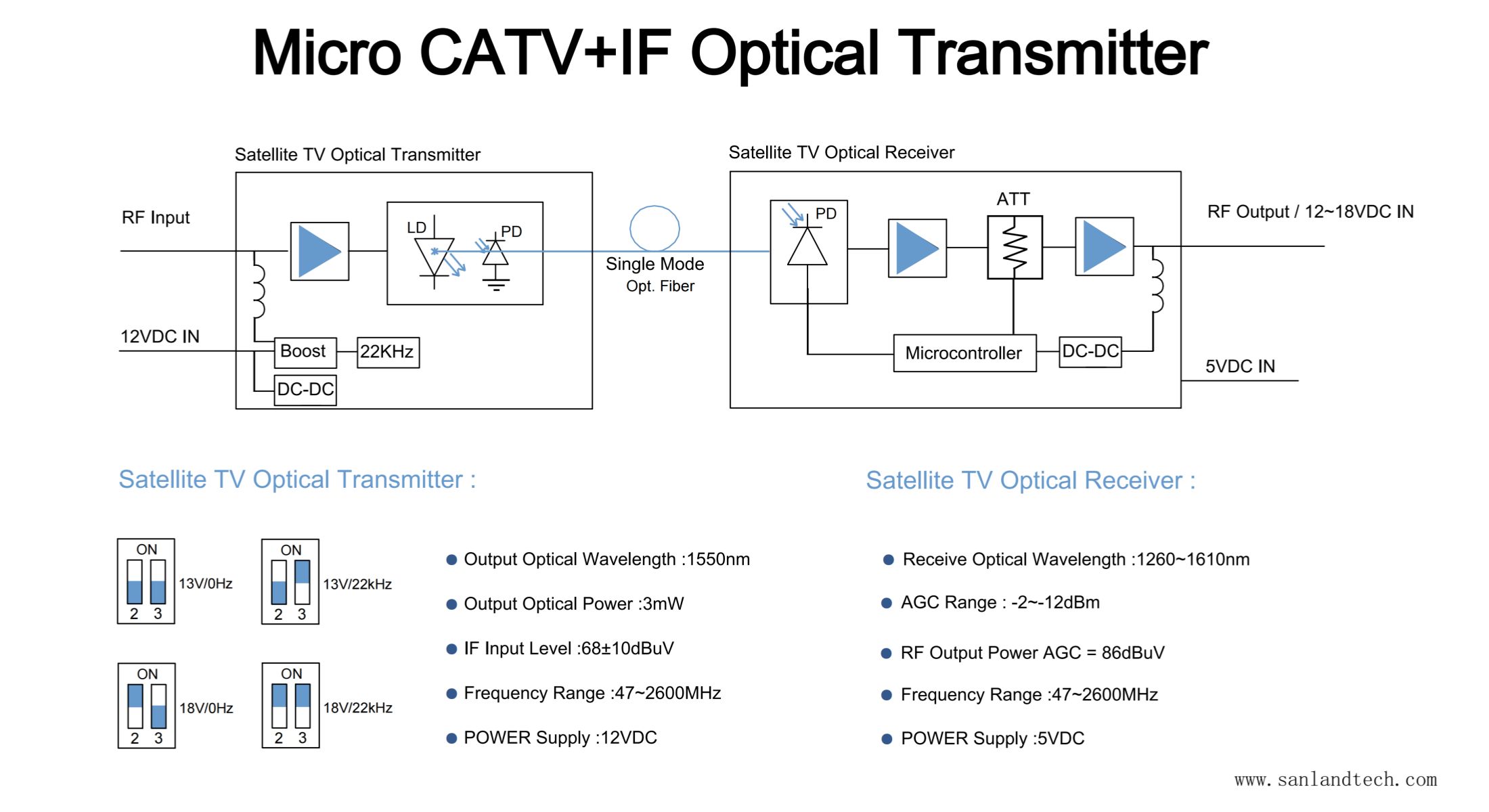

Micro CATV+IF optical transmitter and receiver diagram showing RF input, single-mode fiber transmission, 1550 nm optical output, 3 mW optical power, 47–2600 MHz frequency range and satellite TV RF distribution — Figure : Transmission optique CATV+IF depuis l'entrée RF via une liaison fibre monomode de 1550 nm jusqu'à la sortie RF contrôlée par AGC.

Pourquoi les opérateurs choisissent les solutions optiques CATV+IF

Pour les opérateurs de réseaux et les intégrateurs de systèmes, la valeur de la liaison optique réside dans sa combinaison de performances de transmission et de caractéristiques pratiques de déploiement :

Performances à large bande : Prend en charge les services existants et futurs jusqu'à 2600 MHz.
Sortie fiable : La technologie AGC limite les fluctuations causées par les variations de puissance optique.
Intégration facile : Sa conception compacte et ses connecteurs SC/APC simplifient le déploiement.
Prêt pour l'expansion : Le déploiement de la fibre optique offre une flexibilité accrue à mesure que les zones de desserte et les réseaux de distribution s'étendent.

Réflexions finales

Pour les opérateurs de réseau, les fournisseurs d'accès Internet et les intégrateurs de systèmes, un Système émetteur-récepteur optique CATV+IF est une solution éprouvée pour Applications FTTH et télévision par satelliteEn combinant les atouts de la fibre optique et du CAG, elle assure une prestation de services de haute qualité, des performances réseau stables et une voie pratique pour le développement futur du haut débit et de la diffusion.

Pour en savoir plus sur l'application de la transmission optique CATV+IF à votre réseau, Contactez SANLAND pour obtenir des informations techniques supplémentaires. et une assistance pour confirmer les éléments requis.
