Les systèmes RF modernes sont rarement confinés à une seule baie d'équipement. Dans de nombreuses applications de communication, de diffusion, de satellite et de détection, les antennes ou les sources de signaux RF doivent être installées loin des équipements de traitement intérieurs, des salles de surveillance ou des centres de contrôle.
Cette séparation physique crée un défi d'ingénierie important : comment transporter les signaux RF sur de longues distances tout en maintenant une qualité de signal utile, une flexibilité de déploiement et des coûts d'infrastructure gérables ?
Le câble coaxial traditionnel reste adapté à de nombreuses liaisons RF courtes. Cependant, à mesure que la longueur du câble augmente et que les fréquences de fonctionnement s'étendent jusqu'à la gamme des GHz, l'atténuation, le poids du câble, les interférences électromagnétiques et la complexité du routage peuvent devenir des problèmes importants. La technologie RF sur fibre optique (RFoF) offre une solution alternative : elle convertit les signaux RF en signaux optiques pour la transmission par fibre optique, puis les reconvertit en signaux RF à la réception.
Pour les applications fonctionnant sur une large gamme de fréquences, les systèmes RFoF prenant en charge des signaux jusqu'à 6 GHz peuvent fournir une plateforme de transport pratique pour les antennes distantes, les infrastructures sans fil distribuées, les stations terrestres de satellites, les réseaux de diffusion et les environnements de distribution de signaux de précision.
Le transport des signaux RF ne se limite pas à la simple connexion d'un appareil à un autre. Le support de transmission peut influer sur l'architecture du système, les exigences de maintenance et les performances globales du signal.
Avec de longs câbles coaxiaux, plusieurs problèmes peuvent survenir :
Ces défis sont particulièrement pertinents lorsque les antennes doivent être positionnées à des endroits où la réception du signal est optimale, tandis que les équipements de traitement doivent rester dans un lieu sécurisé, accessible ou centralisé. En remplaçant la portion longue distance du trajet du signal par de la fibre optique au câble coaxial, les concepteurs de systèmes peuvent créer des architectures RF distantes plus flexibles.
Une liaison RFoF se compose généralement d'un émetteur, d'une fibre optique et d'un récepteur. À l'extrémité distante (ou source), l'émetteur RFoF reçoit un signal RF et le convertit en un signal optique. Ce signal optique est ensuite acheminé par fibre monomode. À l'extrémité réceptrice, le récepteur RFoF reconvertit le signal optique en un signal RF électrique pour amplification, surveillance, conversion de fréquence ou traitement ultérieur.
Cette architecture offre plusieurs avantages pratiques pour le transport de signaux RF sur de longues distances :
Une gamme de fréquences de 5 MHz à 6 GHz Cette solution est particulièrement utile car elle couvre de nombreuses exigences de transport RF dans les domaines des communications, de la diffusion, des satellites et des applications scientifiques. Plutôt que de concevoir une approche de transport distincte pour chaque segment de fréquence étroit, les ingénieurs peuvent envisager une plateforme RFoF à large bande adaptée à de multiples scénarios de déploiement.
Les systèmes d'antennes déportées nécessitent souvent l'installation d'antennes sur des toits, des tours, dans des tunnels, sur des campus ou dans de grands lieux publics, tandis que l'équipement RF associé reste dans une salle d'équipement intérieure.
Dans ces situations, les longs trajets de câbles coaxiaux peuvent compliquer l'installation et entraîner une perte de signal croissante. La technologie RFoF permet de transporter le signal RF capté ou distribué au niveau de l'antenne par fibre optique vers une autre partie de l'installation.
Ceci est particulièrement pertinent pour les systèmes d'antennes distribuées (DAS), où la couverture RF doit être étendue à de grands bâtiments, des stades, des infrastructures de transport ou des environnements industriels. Une architecture de transport RF à base de fibre optique permet de connecter les points RF distribués aux équipements centralisés tout en réduisant la dépendance aux câbles coaxiaux encombrants sur de longues distances.
Pour les intégrateurs développant des systèmes de distribution RF à distance, une liaison RFoF prenant en charge des fréquences jusqu'à 6 GHz offre une flexibilité pour le transport de signaux à large bande au sein des réseaux de couverture modernes, aussi bien à l'intérieur qu'à l'extérieur des bâtiments.
L'infrastructure sans fil repose de plus en plus sur des architectures distribuées. Les antennes, les points de collecte RF et les équipements de traitement du signal peuvent être séparés par des distances considérables, notamment dans les systèmes d'extension de couverture, les installations d'essai, les réseaux sans fil privés et les environnements de surveillance de réseau.
Une liaison RFoF atteignant 6 GHz peut répondre à de nombreuses exigences en matière de transport de signaux sans fil inférieurs à 6 GHz. Elle permet de transmettre des signaux RF entre des antennes distantes et des équipements situés au centre, sans nécessiter l'installation de la chaîne de traitement RF complète à chaque point d'antenne.
Pour les infrastructures LTE et 5G, ainsi que pour d'autres systèmes de communication sans fil, la capacité de transport à large bande simplifie la planification du système. Au lieu de limiter un chemin de transport par fibre optique à une application très spécifique, une conception RFoF à large bande offre une flexibilité accrue face à l'évolution des besoins du réseau.
L'avantage principal ne réside pas simplement dans la bande passante ; il s'agit de la possibilité de placer les antennes en fonction des besoins de couverture RF tout en positionnant les équipements de traitement, de contrôle et de maintenance là où leur fonctionnement est le plus pratique.
Les systèmes de communication par satellite utilisent généralement des antennes installées à l'extérieur ou dans des endroits isolés offrant une vue dégagée du ciel. En revanche, les équipements de réception, de surveillance et de traitement sont souvent installés à l'intérieur pour des raisons de protection, d'accessibilité pour la maintenance et de gestion du système.
Cela crée un besoin naturel de transport RF entre l'antenne et la salle des équipements.
La fibre optique RFoF peut prendre en charge cette architecture en acheminant les signaux RF reçus ou distribués par fibre optique entre la zone d'antenne et les équipements intérieurs. L'immunité de la fibre optique aux interférences électromagnétiques est particulièrement précieuse dans les environnements comportant de nombreux systèmes RF, des infrastructures électriques et de longs câbles.
Pour les stations terrestres et les installations de télécommunications par satellite, une liaison RFoF à large bande peut être envisagée lorsque les concepteurs recherchent une méthode de transport flexible sur des gammes de fréquences allant du MHz au GHz. Une couverture jusqu'à 6 GHz est pertinente pour divers trajets de signaux RF utilisés dans les environnements de communication par satellite, en fonction de la configuration globale du système et du plan de fréquences.
Les systèmes de diffusion impliquent fréquemment le déplacement de signaux entre les studios, les sites d'émission, les relais, les points de contrôle et les équipements de distribution. Dans nombre de ces déploiements, le signal radiofréquence doit parcourir des distances entre des emplacements physiquement distincts avant d'être traité, amplifié ou retransmis.
L'utilisation de la fibre optique pour la partie transport du trajet RF peut faciliter l'installation, notamment lorsque la distance entre les câbles, le bruit électromagnétique ou l'espace de routage limité rendent les longs câbles coaxiaux moins intéressants.
La technologie RFoF est également utile dans les environnements de diffusion où une surveillance centralisée ou le déploiement d'équipements à distance sont nécessaires. Grâce à sa prise en charge du transport RF à large bande, une liaison RFoF permet aux diffuseurs et aux intégrateurs de systèmes de concevoir des systèmes de distribution de signaux plus flexibles, sans être limités aux interconnexions courtes en cuivre.
Pour les répéteurs de télévision numérique et les infrastructures de diffusion associées, la capacité de transporter les signaux RF sur fibre optique peut contribuer à une conception de site plus propre et à une organisation plus facile de la salle des équipements.
Les applications de radioastronomie et de télédétection nécessitent souvent que les antennes ou les éléments de réception soient placés à des endroits optimisés pour l'observation du signal plutôt que pour un accès facile à l'équipement. Les signaux doivent ensuite être acheminés vers des systèmes de traitement ou d'analyse centralisés.
Ces applications peuvent accorder une importance particulière aux caractéristiques de transport RF telles que la bande passante, la linéarité, le comportement au bruit et la stabilité de la liaison.
La technologie RFoF est pertinente car la fibre optique permet le transport de signaux sur de longues distances tout en évitant le couplage électromagnétique le long du trajet optique. Pour les radiotélescopes, les systèmes de télémesure et autres applications de réception sensibles, cela peut constituer un avantage architectural important.
Les applications de précision connexes, telles que les systèmes de synchronisation d'horloge et de fréquence, peuvent également bénéficier d'approches de distribution basées sur la fibre optique lorsque les chemins de signal doivent s'étendre sur un site ou entre des zones d'équipement.
Bien que chaque déploiement scientifique ou de synchronisation ait ses propres exigences de performance, les liaisons RFoF à large bande offrent aux concepteurs de systèmes une option de transport utile à évaluer lorsque les sources RF et les équipements de traitement sont physiquement séparés.
Le choix d'une liaison RFoF ne se limite pas à la vérification de la fréquence maximale. Un produit peut prendre en charge des signaux jusqu'à 6 GHz, mais l'adéquation globale de la liaison dépend de l'environnement du signal, de l'architecture requise et des conditions d'intégration.
Les principaux facteurs de sélection sont les suivants :
1. Gamme de fréquences
La première exigence est de s'assurer que la liaison RFoF couvre le spectre de fonctionnement prévu. Une large gamme telle que 5 MHz à 6 GHz peut s'avérer utile pour les projets impliquant plusieurs applications RF ou une extension future du système.
Le gain indique le rapport entre le niveau de sortie RF et le niveau d'entrée RF via la liaison optique. La linéarité du gain est également importante dans les systèmes à large bande, car elle contribue à déterminer la régularité du transport des signaux sur la plage de fréquences prise en charge.
Dans les environnements comportant plusieurs porteuses RF ou des signaux de niveaux de puissance différents, la linéarité devient primordiale. Des paramètres tels que la plage dynamique sans parasites et les performances d'interception du troisième ordre aident les ingénieurs à déterminer si une liaison est adaptée au transport de signaux RF exigeants.
Pour les applications d'antennes distantes, de satellites et de détection, les caractéristiques du bruit peuvent être particulièrement importantes. Une liaison destinée aux environnements à faible signal doit être soigneusement évaluée au regard du bilan complet du système RF.
Les concepteurs de systèmes doivent vérifier le type de fibre, le format du connecteur optique et les exigences en matière de longueur d'onde. La fibre monomode, les connexions optiques FC/APC et les options de longueur d'onde de 1310 nm ou 1550 nm sont des éléments généralement pertinents à prendre en compte lors de la planification du déploiement RFoF.
Certaines installations nécessitent un transport RF point à point direct, tandis que d'autres peuvent tirer parti de conceptions compatibles WDM ou d'architectures bidirectionnelles à fibre unique. Adapter la solution RFoF à la topologie de la fibre permet de simplifier l'installation et d'optimiser l'utilisation de l'infrastructure existante.

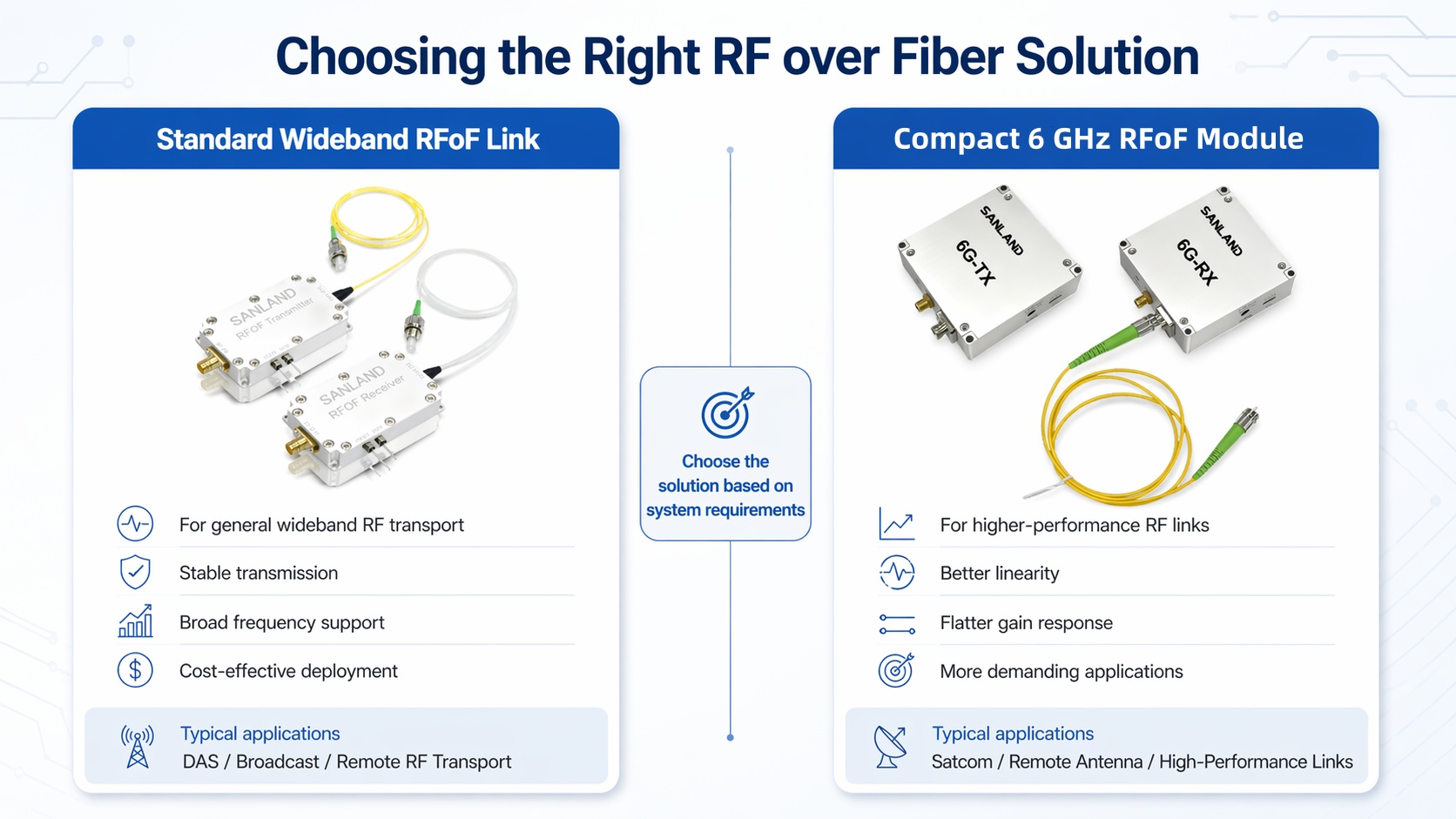

Pour les applications de transport RF analogiques point à point compactes, Sanland propose une solution Module RF compact 6 GHz sur fibre optiqueCe module prend en charge une gamme de fréquences radiofréquences de 5 MHz à 6 GHz et est conçu pour la conversion de signaux radiofréquences analogiques en signaux optiques et inversement. Ses spécifications publiées incluent un gain nominal de 20 dB, une planéité de gain de ±2,5 dB, une impédance radiofréquence de 50 ohms, une connectivité optique FC/APC et des options de longueur d'onde de 1310 nm ou 1550 nm. Son format compact et sa conception plug-and-play le rendent idéal pour les communications par antennes distantes, les télécommunications par satellite, la diffusion, les antennes distribuées et les radiotélescopes.
Pour les systèmes nécessitant une plus grande flexibilité architecturale, Sanland propose également une solution Liaison RF à large bande sur fibre optique pour la transmission de 5 MHz à 6 GHz. Cette liaison RFoF est conçue pour le transport transparent de signaux RF analogiques et numériques sur fibre monomode SM28. Elle prend en charge les longueurs d'onde optiques de 1310 nm et 1550 nm et est compatible avec les architectures bidirectionnelles à fibre unique basées sur la technologie WDM. Ses domaines d'application comprennent les systèmes d'antennes distribuées, les réseaux de communication sans fil, les stations terrestres de satellites, la radioastronomie, les répéteurs de diffusion et de télévision numérique, la distribution à distance de signaux RF et les systèmes de synchronisation d'horloge ou de fréquence.
Ces deux approches illustrent comment les produits RFoF peuvent être sélectionnés en fonction des priorités de déploiement : transport de signaux analogiques compact pour des liaisons point à point simples, ou une architecture de liaison à large bande pour des systèmes de communication et de distribution plus flexibles.
Le transport de signaux RF longue distance devient de plus en plus important à mesure que les antennes, les points RF distribués et les équipements de traitement sont placés plus loin les uns des autres dans les systèmes modernes de communication, de satellite, de diffusion et scientifiques.
Bien que le câble coaxial continue de servir efficacement les connexions à courte distance, la technologie RF sur fibre optique offre une alternative pratique pour les applications où la distance, le poids du câble, les interférences électromagnétiques ou la flexibilité d'installation deviennent des considérations importantes.
Avec une couverture de fréquence atteignant jusqu'à 6 GHzLes liaisons RFoF peuvent prendre en charge un large éventail d'applications, notamment les antennes distantes, l'infrastructure DAS, les systèmes de communication sans fil, les stations terrestres de satellites, les réseaux de diffusion et les environnements de radioastronomie.
Pour les équipes d'ingénierie évaluant le transport de signaux RF longue distance, la solution RFoF appropriée doit être sélectionnée en fonction de la couverture fréquentielle, du gain de liaison, de la planéité du signal, du bruit, de la linéarité, de l'interface optique et des exigences d'architecture de la fibre. Une liaison de transport RF sur fibre optique soigneusement choisie contribue à la conception d'un système RF plus flexible et évolutif.
